詳細情報
寸法図
適合パイプ形状 確認一覧
- 油圧ディスクブレーキ
-
DB-2051 パイプ先端 ダブルフレアー パイプナット M10 P1.25 型式 DB-0304-01
DB-2021（B.S.H） パイプ先端 コンベックス パイプナット 3/8-24UNF 型式 DB-0304-02
DB-2008 パイプ先端 コンベックス パイプナット M10 P1.0 型式 DB-0304-03

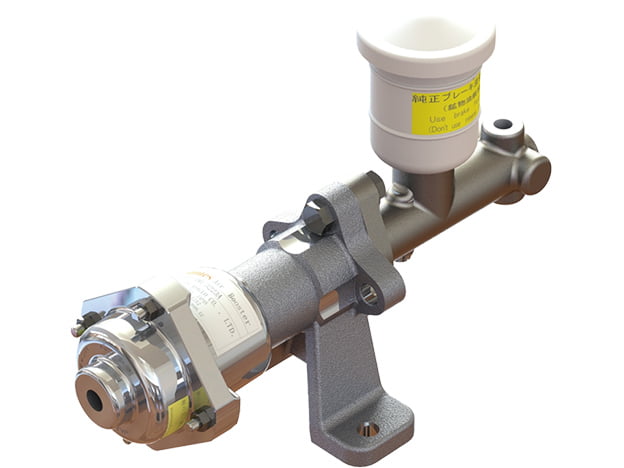

- エアーブースタ
-
DB-3223～DB-5244 パイプ先端 ダブルフレアー パイプナット M10 P1.25 型式 DB-0304-01

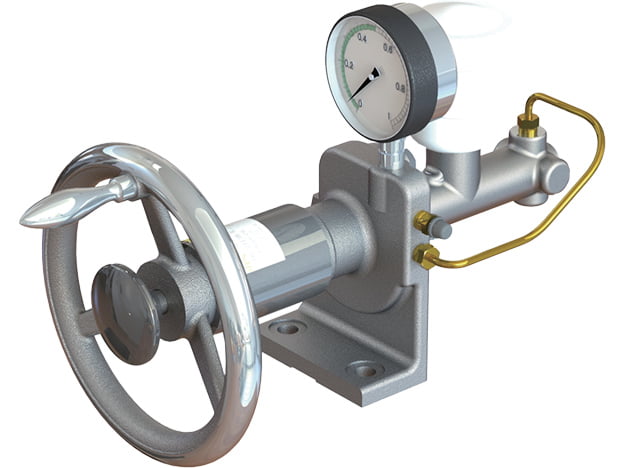

- マニュアルブースタ
-
DB-2413～DB-2415 パイプ先端 コンベックス パイプナット 3/8-24UNF 型式 DB-0304-02

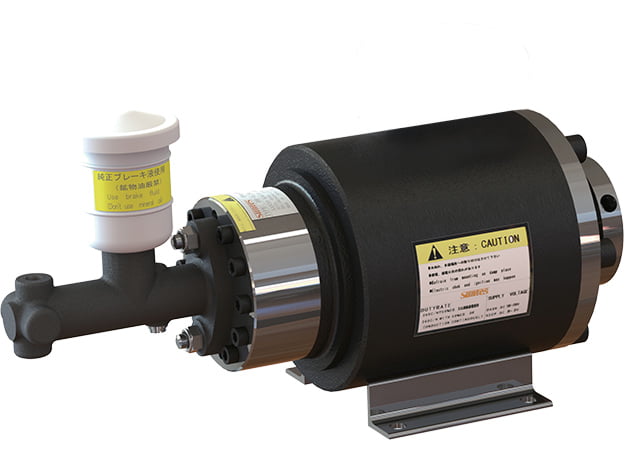

- イーブースタ
-
DB-4133EF～DB-4155EF パイプ先端 ダブルフレアー パイプナット M10 P1.25 型式 DB-0304-01 DB-4134EFT～DB-4154EFT パイプ先端 ダブルフレアー パイプナット 3/8-24UNF 型式 DB-0304-02
- フードペダルユニット
-
DB-2102～DB-2107 パイプ先端 ダブルフレアー パイプナット M10 P1.25 型式 DB-0304-01 クッションバルブ付 パイプ先端 コンベックス パイプナット 3/8-24UNF 型式 DB-0304-02 ティチャーマスタ付 パイプ先端 ダブルフレアー パイプナット 3/8-24UNF 型式 DB-0304-02

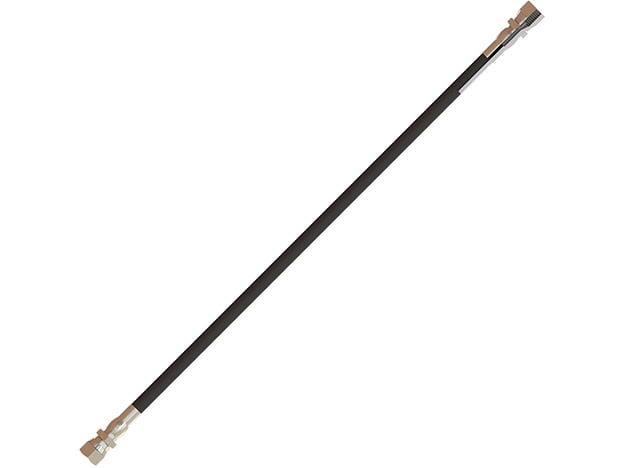

仕様
| 型式 | 両端形状 | パイプ長 L （m） | パイプ外径／耐圧 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DB-0104 | DM-CM | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | 20 | φ4.76／15MPa |
| DB-0105 | DM-CU | |||||||||||||||||
| DB-0106 | DM-DM | |||||||||||||||||
| DB-0107 | CU-CU | |||||||||||||||||
| DB-0115 | CU-CM | |||||||||||||||||
| DB-0124 | DU-DM | |||||||||||||||||
| DB-0125 | CU-DU | |||||||||||||||||
銅パイプの型式選定について

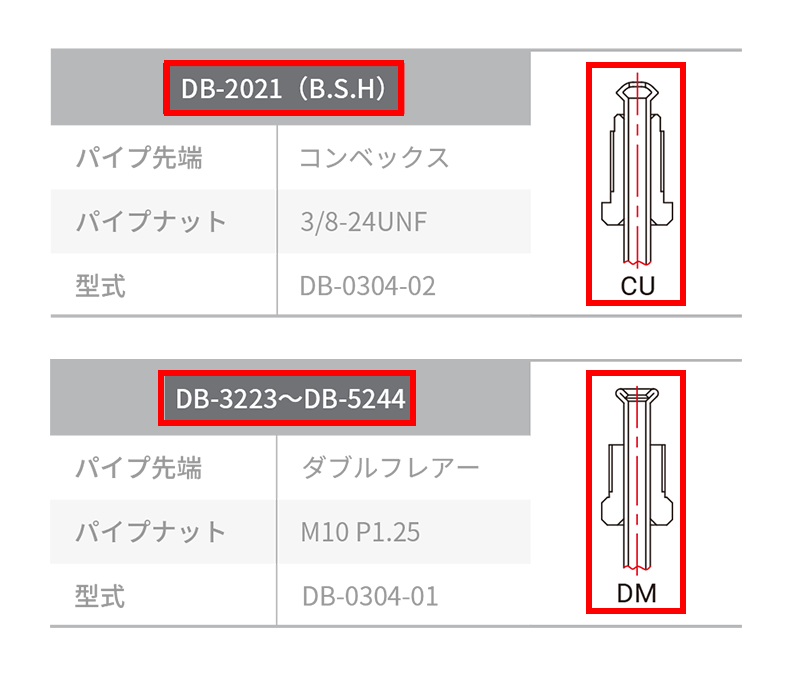

「DB-2021」と「DB-3223A」を接続する場合
-
- 「適合パイプ形状 確認一覧」で形状を確認
-
-

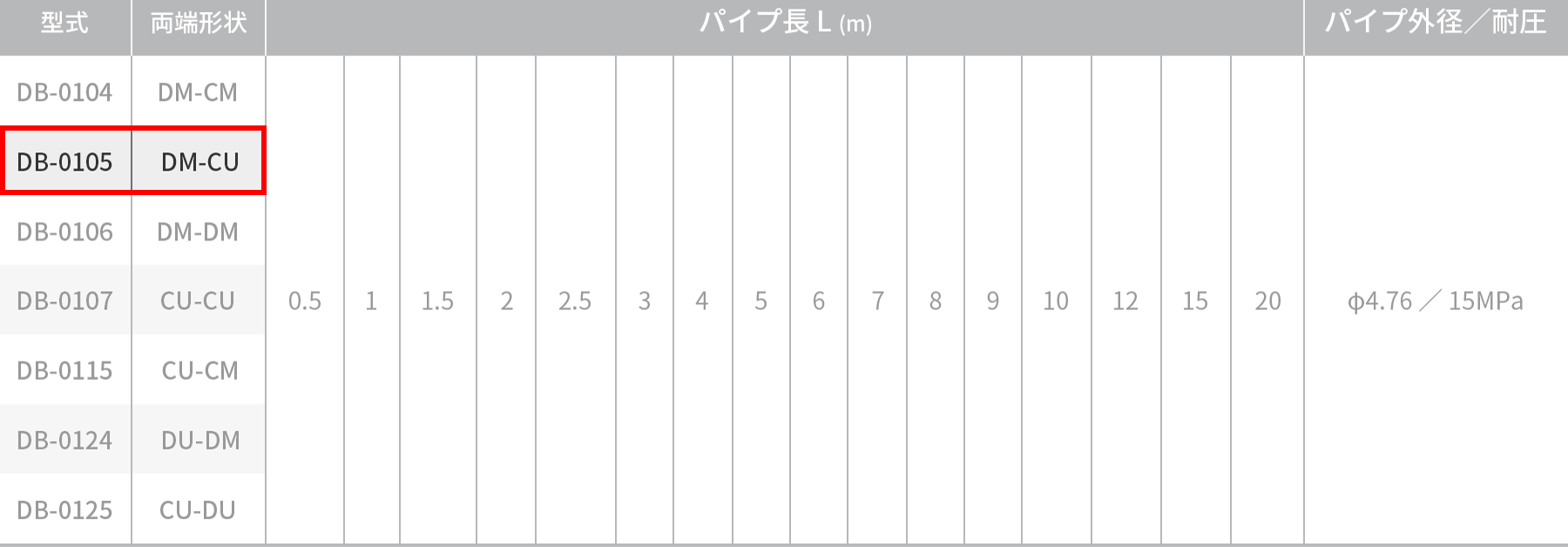

- 「仕様」で両端形状を確認
-
-
- 必要な「長さ」を「仕様」から選定
-
型式略号は、「型式」＋「長さ」になります 「DB-0105」の長さ「0.5」の場合
型式略号→「DB-0105-0.5」
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
