水門・ゲート用遠心ブレーキで
国内シェアNo.1！※
水門の安定稼働を支え、水害対策に貢献します
- 国内トップのシェア※
- 国や各地方自治体で多くの納入実績。
- 水害から地域の安心・安全を守る
- 水門扉の降下スピードを制御し、水門の安定稼働を支える。
- 遠心ブレーキ付直流電磁ブレーキは低コスト・省スペース
- お客様の仕様に合わせてカスタマイズ。遠心ブレーキと電磁ブレーキが一体のため、ブレーキ同士の芯出し作業が不要で取付工事の省力化にも貢献。
ABOUT US 水門・ゲート用ブレーキとは？
Suntesの遠心ブレーキは水門の安定稼働を支え、水害から地域を守っています
Suntesの遠心ブレーキは水門扉の降下をコントロールし、高潮・洪水等から地域を守っています。
また、水門扉が降下する際のスピードを緩やかにすることができ、1枚数十トン以上ある扉の衝撃から設備を保護します。
- Suntesの水門・ゲート用ブレーキ
-

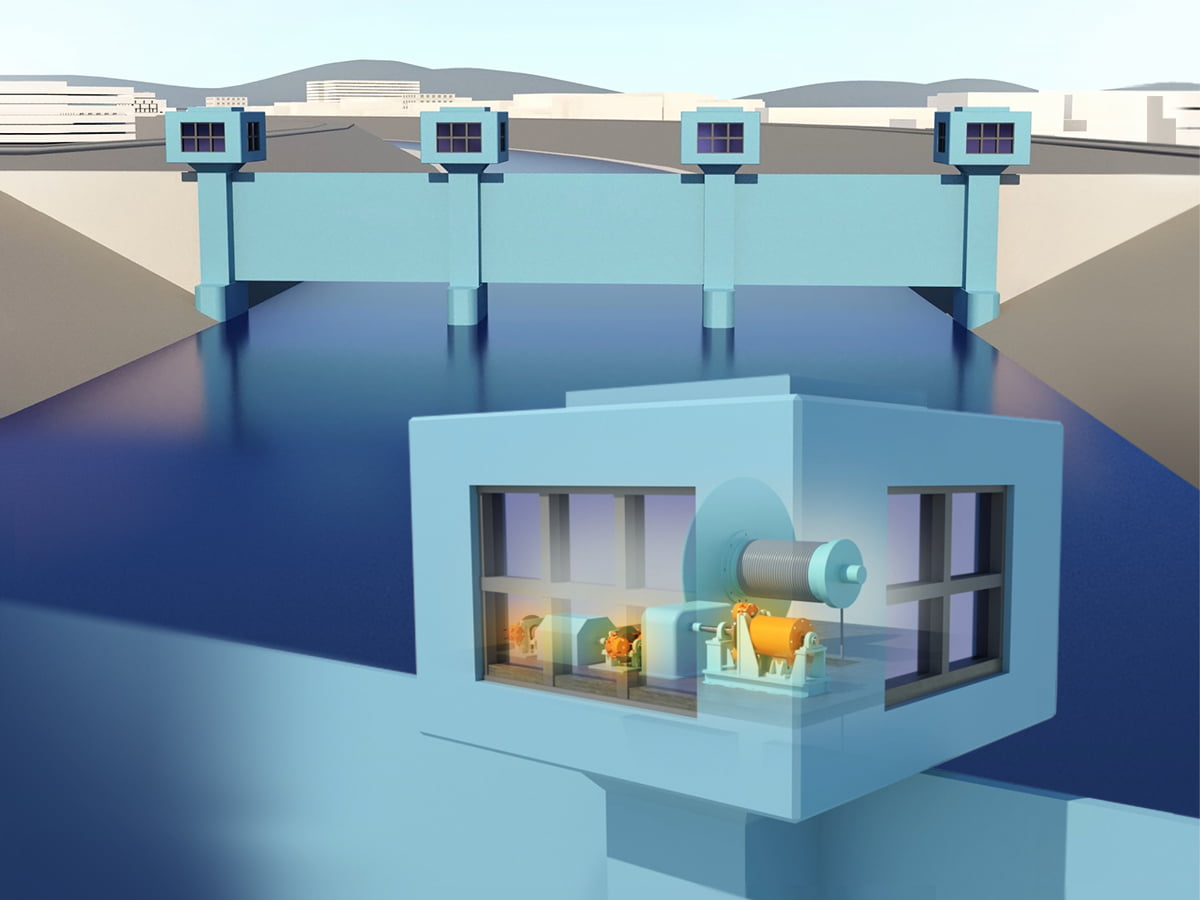

遠心ブレーキは、水門の上部に格納されています。水門扉降下時のスピードをブレーキ効果に変換します。
水門・ゲート用ブレーキ紹介映像 PLAY

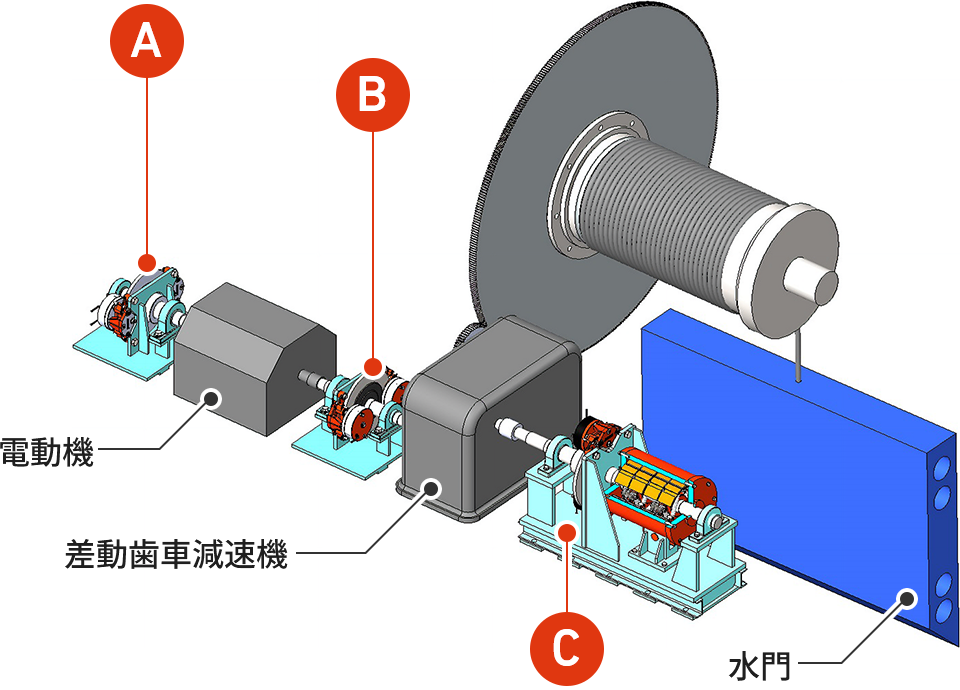

- ブレーキ構成例
-
-
- 直流電磁ブレーキ
- ブレーキ付モーターがない機種の代用として使用
-
- 直流電磁ブレーキ
- 常用開閉用のブレーキとして使用
-

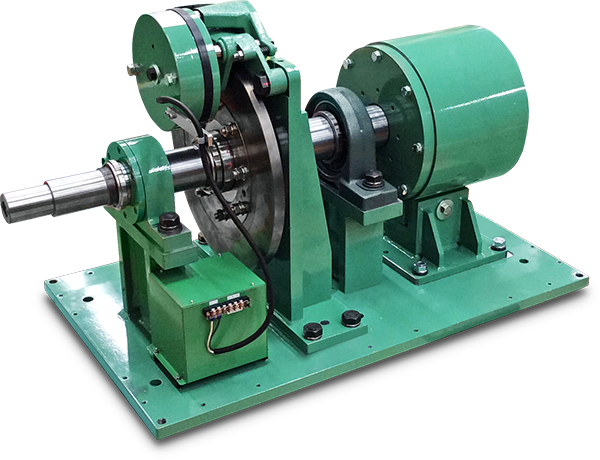

- 遠心ブレーキ付直流電磁ブレーキ
- 水門の緊急自重降下用ユニットとして使用
-
- そもそも水門の役割って‥？
-
水量を調節して、水害対策を行うことが主な役割です。

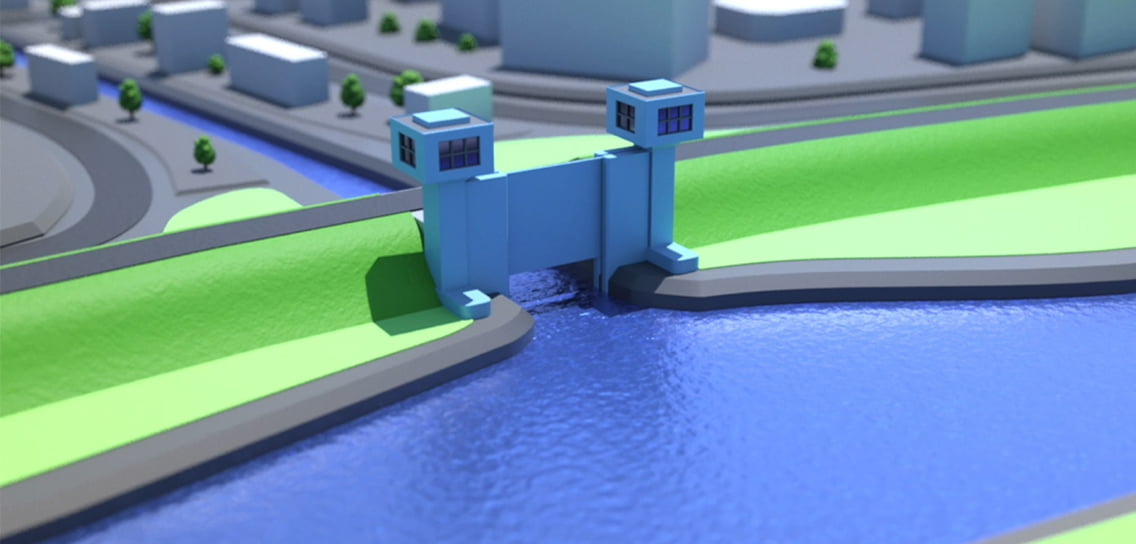

- 通常時
- 水門は開いており河川の本川と支川をつないでいます。

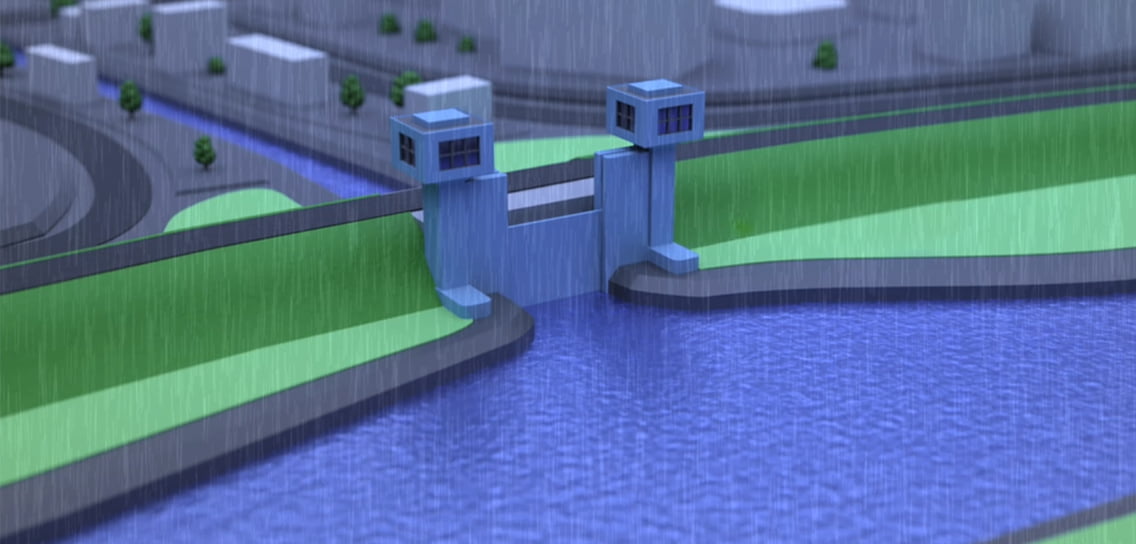

- 大雨時など
- 大雨などで水位が上昇した際は水門を下ろし、水かさの上がった本川から支川への逆流を防ぎます。
FEATURES Suntes水門・ゲート用ブレーキの特長
- 直流電磁ブレーキの特長
-
-
-

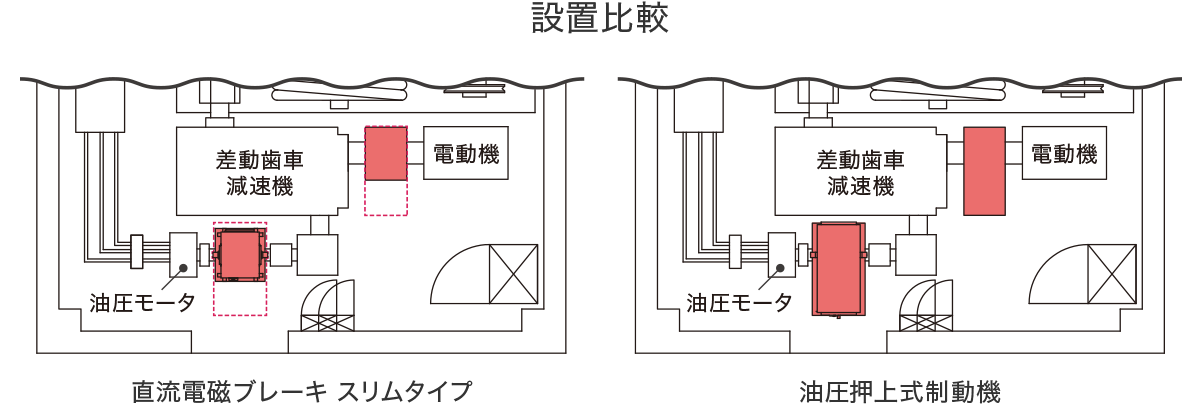

油圧押上式制動機に比べ、
大幅な省スペース化を実現 - スリムタイプは、油圧押上式制動機と比べて横幅を約40％削減。油圧押上式制動機では設置が難しかった狭いスペースにも対応できるようになりました。
-
-
-
ご要望に応じた
ブレーキ力
の調整が可能です - ブレーキ台数やディスク径によってご要望のブレーキ力に合わせた設計が可能です。
-
-
-
ユニット1台でダブル
ブレーキ化が可能（特殊対応） -
1台のブレーキが故障しても、残り1台で安全に装置を停止させることができます。
※ダブルブレーキタイプの場合、標準品から寸法が一部変更する場合がありますのでご注意ください。
-
-
-
エレベーター業界で
多数の実績 - 2003年～2024年までに約22万台以上の実績がある、信頼性の高いブレーキです。
-
-
- 遠心ブレーキの特長
-
-
スピード感応ブレーキ
なので
動力源が不要です -
自然降下時、
自動的に
設計通り
一定速度で降下できます -
カウンターウエイト数
の変更で、
現場でも
ブレーキトルクを
容易に調整できます -
任意のブレーキトルクを
選定できます -
遠心ブレーキの台数を
増やすことで、
中・大型水門
の適用も可能です -
遠心ブレーキ選定システム
を
ご用意しています※ご利用には会員登録が必要です。
-
PRODUCTS 製品ラインナップ
-

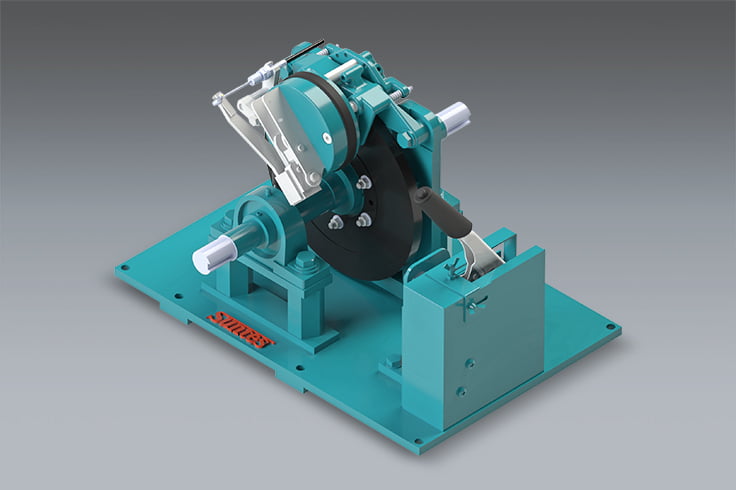

直流電磁ブレーキECE-0512・0813 製品詳細
-

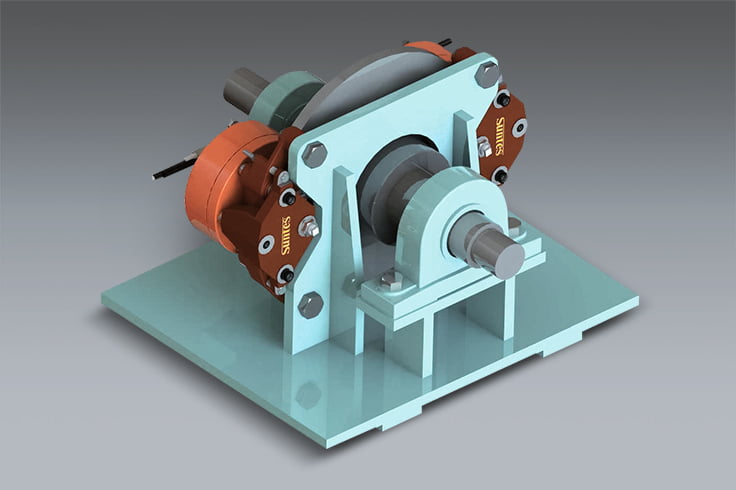

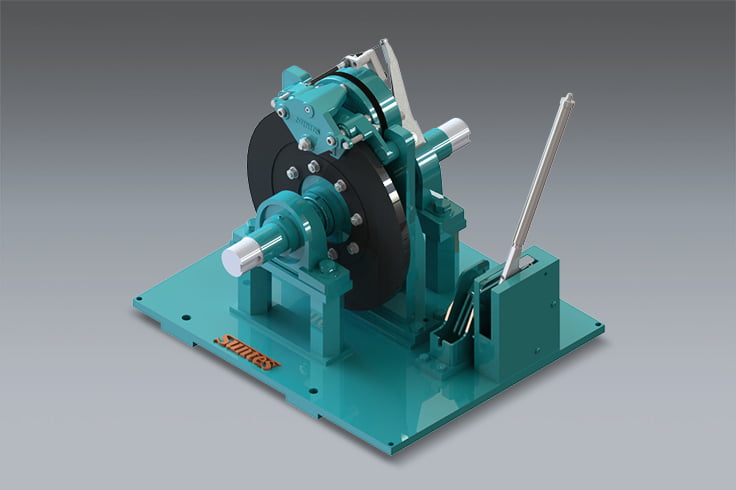

直流電磁ブレーキECE-1513・1514・1515・2115・2116 製品詳細
-

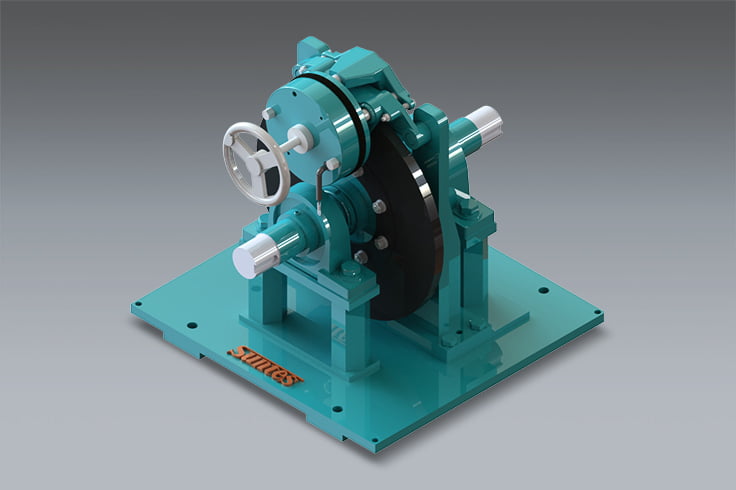

直流電磁ブレーキスリムタイプ 油圧押上式制動機と比べて横幅を約40％削減。狭いスペースにも対応できるスリムタイプ。 製品詳細
-

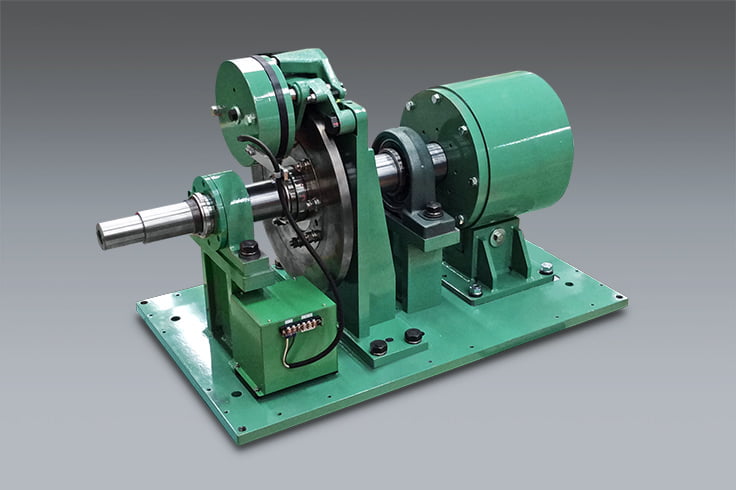

遠心ブレーキ付
直流電磁ブレーキ 直流電磁ブレーキと遠心ブレーキの一体化により、省スペース化・低コスト化を実現。直流電磁ブレーキと遠心ブレーキの間の芯出し作業が不要となり、取付工事の省力化にも貢献します。 製品詳細 -

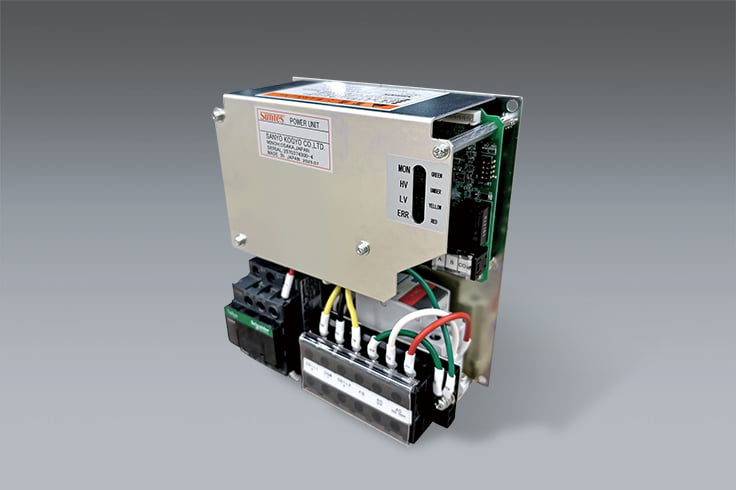

直流電磁ブレーキ電源ボックス（AP-2404） 交流電源から直流電源に変換する電源ボックス。 製品詳細
-

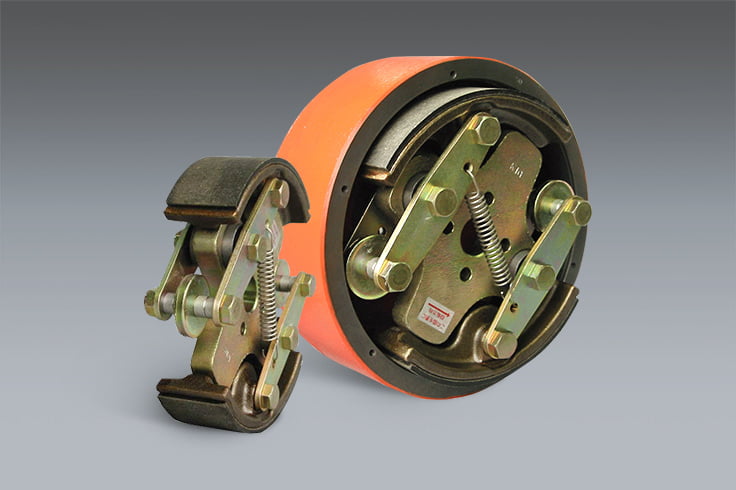

NS型遠心ブレーキ 水門の自重降下定速落下用ブレーキとして使用可能です。スピード感応ブレーキのため、動力源が不要。ブレーキトルクはカウンターウエイトの数を変えることで容易に変更できます。 製品詳細 遠心ブレーキ選定システム
- 日本国内の水門ゲート用遠心ブレーキにおいて。当社調べ。
