PRODUCTS 製品情報 油圧

油圧ディスクブレーキ DB-2021S

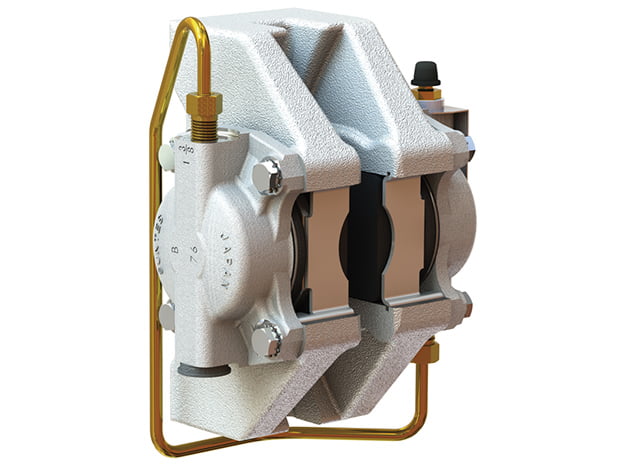

DB-2021S製品画像

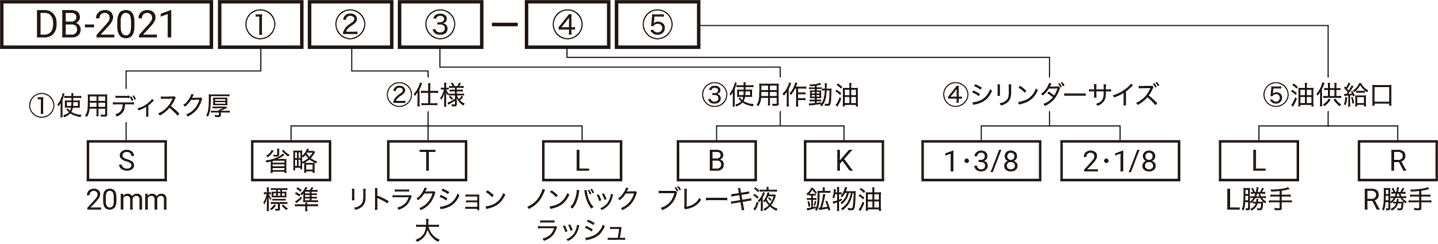

型式略号
型式略号

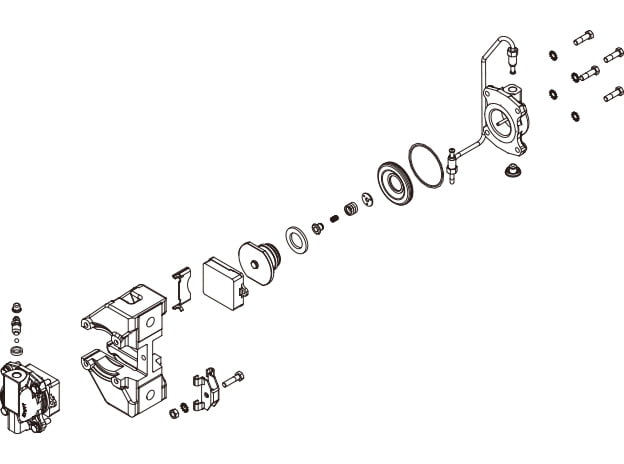

詳細情報

寸法図
寸法図
油給油口 詳細
勝手方向のバリエーション
仕様
シリンダーサイズ (inch) 1・3/8 2・1/8
シリンダー面積 (cm2 9.57 22.88
使用油圧 (MPa) 1.00~6.86※1 0.50~4.90※1
必要油量 (cm3 1.0(2.5) 2.5(6.0)
使用ディスク外径 (mm) φ222~∞
ディスク厚 (mm) 20.0
有効制動半径 (m)
r = ((Disc diameter)/2 -31 ) / 1000
パッド型式 DB-0400
パッド有効摩耗代 (mm) 10.0
パッド摩擦係数 (μ) 動:0.3 静:0.15※2
作動油 ブレーキ液(DOT3相当) または 鉱物油(ISO VG32相当)
質量 (kg) 5.0 5.3

( )内はリトラクション大

  • 使用油圧の最小値は摺動抵抗の個体差等により変化する為、参考値となります。
  • 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
    仕様欄の摩擦係数は「擦り合わせ後」の値です。
押付力
押付力のグラフ

トルク計算 T=2×μ×F×r

  • T:トルク(N・m)
  • μ:パッド摩擦係数
  • F:押付力(N)
  • r:有効制動半径(m)
  • 仕様等でご不明点がございましたら当社にご相談下さい。
  • 記載寸法仕様は改良のため予告なく変更する場合がございます。
