空圧クランパ PC A型（ポジクランパ） 空圧作動スプリング解放
PC A型ポジクランパは空圧作動スプリング解放型の保持、非常停止専用ブレーキです。ノンバックラッシュ仕様で、工作機械の主軸保持、治工具の保持に。台車、コンベアの保持等の位置決めにご使用できます。

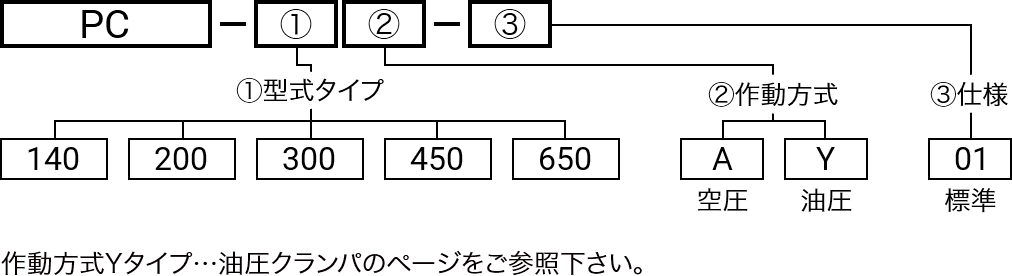

- 型式略号
-
詳細情報
寸法
| 型式 | A | B | C | D | E | F | G | H | J | K | M | n-P | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PC-140A-01 | 18 | 51 | 36 | 13 | 18 | 11 | 42 | 50 | 17 | 8 | 25 | 2-M6 × 16 | 3 |
| PC-200A-01 | 21 | 63 | 45 | 18 | 21 | 15 | 54 | 55 | 18.5 | 10 | 27.5 | 2-M8 × 15.5 | 6 |
| PC-300A-01 | 28 | 79 | 54 | 18 | 28 | 24 | 70 | 68 | 24 | 12 | 34 | 2-M10 × 19 | 6 |
| PC-450A-01 | 30 | 104 | 74 | 23 | 30 | 32 | 85 | 79 | 29.5 | 18 | 39.5 | 2-M14 × 21.5 | 10 |
| PC-650A-01 | 46 | 144 | 103 | 35 | 46 | 45 | 126 | 100 | 38.5 | 29 | 50 | 2-M16 × 26 | 10 |
仕様
| 型式 | PC-140A-01 | PC-200A-01 | PC-300A-01 |
|---|---|---|---|
| シリンダー径 （mm） | φ14 | φ20 | φ30 |
| シリンダー面積 （cm2） | 1.54 | 3.14 | 7.07 |
| 使用ディスク外径 （mm） | φ50～∞ | φ100～∞ | |
| 有効制動半径 （m） |
 －8  |
－10 |
－12 |
| パッド型式 | DB-0480-K01 | DB-0481-K01 | DB-0482-K01 |
| パッド有効摩耗代 （mm） | 2 | ||
| パッド摩擦係数 （μ） | 静：0.4※ | ||
| 使用エアー圧力 （MPa） | 0.15～0.7 | 0.1～0.7 | |
| 質量 （kg） | 0.2 | 0.35 | 0.69 |
| 型式 | PC-450A-01 | PC-650A-01 |
|---|---|---|
| シリンダー径 （mm） | φ45 | φ65 |
| シリンダー面積 （cm2） | 15.90 | 33.17 |
| 使用ディスク外径 （mm） | φ150～∞ | φ260～∞ |
| 有効制動半径 （m） |
－18 |
－29 |
| パッド型式 | DB-0483-K01 | DB-0484-K01 |
| パッド有効摩耗代 （mm） | 2 | |
| パッド摩擦係数 （μ） | 静：0.4※ | |
| 使用エアー圧力 （MPa） | 0.05～0.7 | |
| 質量 （kg） | 1.3 | 3.3 |
- 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
仕様欄の摩擦係数は「擦り合わせ後」の値です。
押付力
トルク計算 T＝2×μ×F×r
- T：トルク（N・m）
- μ：パッド摩擦係数
- F：押付力（N）
- r：有効制動半径（m）
- ノンバックラッシュ仕様時のトルク計算 T＝μ×F×ｒ
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
