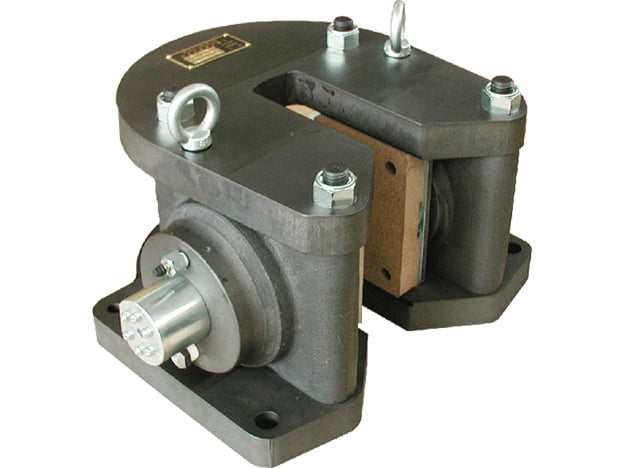

詳細情報
本ブレーキは特注品となっている為、下記寸法図および仕様は参考値となります。
寸法図
仕様
| 型式 | DB-3045Y | DB-3060Y |
|---|---|---|
| シリンダー面積 （cm2） | 113 | 255 |
| 使用油圧 （MPa） | 2～14※1 | 1～14※1 |
| 必要油量 （cm3） | 115.0 | 200.0 |
| 使用ディスク外径 （mm） | φ800～∞ | φ1800～∞ |
| ディスク厚 （mm） | 50.0 | |
| 有効制動半径 （m） |
 －88  |
－110 |
| パッド型式 | DB-0455 | DB-0454 |
| パッド有効摩耗代 （mm） | 20.0 | 25.0 |
| パッド摩擦係数 （μ） | 動：0.3 静：0.15※2 | |
| 作動油 | 鉱物油（ISO VG32相当） | |
| 質量 （kg） | 140 | 300 |
- 使用油圧の最小値は摺動抵抗の個体差等により変化する為、参考値となります。
- 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
仕様欄の摩擦係数は「擦り合わせ後」の値です。
押付力
トルク計算 T＝2×μ×F×r
- T：トルク（N・m）
- μ：パッド摩擦係数
- F：押付力（N）
- r：有効制動半径（m）
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
