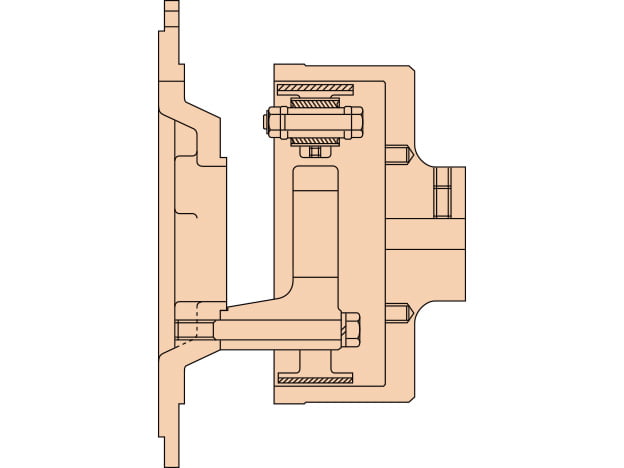

遠心クラッチ FA型
基本型の遠心クラッチはエンジン等、駆動機の起動性能向上、過負荷時には軸系を保護します。 エンジン駆動の排水ポンプ、消火ポンプ、冷凍車用コンプレッサー、建設機械油圧ポンプに最適です。
- ダウンロード
詳細情報
寸法
- 寸法表（mm）
-
型式 A B C D G H I J K L M FA-53 130 9 14 107 77.0 8.0 45 161 70 35 15 FA-73 186 9 57 120 119.0 17.0 50 213 85 50 20 FA-93 220 11 60 149 129.0 26.0 65 270 130 70 20 FA-123 277 13 69 200 165.5 26.5 90 340 143 80 30 FA-136 282 15 67 200 165.5 26.5 90 367 143 85 30 - フライホイールアダプター製作時はフライホイール詳細寸法をご連絡下さい。
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
