遠心クラッチ C型

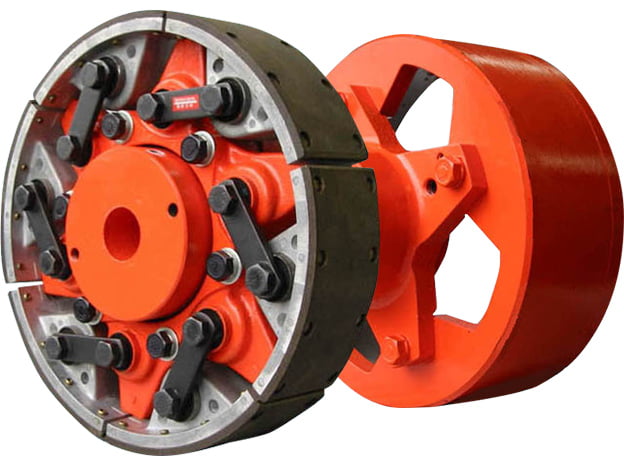

基本型の遠心クラッチはエンジン等、駆動機の起動性能向上、過負荷時には軸系を保護します。 エンジン駆動の排水ポンプ、消火ポンプ、冷凍車用コンプレッサー、建設機械油圧ポンプに最適です。
- ダウンロード
詳細情報
構造と作動原理
- 各部名称
-
- ボス取付ボルト
- ハブボス
- セットスクリュー
- シューサポート
- Uナット
- ドラムフランジ
- ドラムリム
- バネ座金
- 六角ボルト
- Uナット
- リンクプレート
- 銅リベット
- クラッチライニング
- シュー
- スリーブ
- ゴムブッシュ
- シュー取付ボルト
- 作動
-
駆動停止時ドラムとドライビングユニットは接触していないので動力伝達は行われません。駆動機回転数が上昇しはじめるとシューは、遠心力によりドラムに押し付けられ被動機へスリップしながら伝達します。駆動機の回転数が定格になった時スリップはなくなり100％の動力伝達をします。
寸法
- 寸法表（mm）
-
型式 A B C D E F G H J K L M N C-53 ① 38 45 10 161 15 35 60 15 35 80 107 27 70 C-73 ① 54 50 7 213 20 50 85 20 50 88 120 32 85 C-93 ① 67 65 7 270 20 70 115 25 70 102 149 47 130 C-123 ② 89 90 7 340 40 80 135 30 80 130 200 70 143 C-136 ② 100 90 6 367 40 85 160 30 85 130 200 70 143 C-156 ③ 115 127 6 414 45 115 146 45 115 148 248 94 178 C-186 ③ 150 152 8 494 65 127 196 64 150 176 310 110 230 C-218 ③ 152 152 7 576 70 150 210 64 150 172 311 112 230 C-248 ③ 172 153 6 656 70 165 235 70 165 238 331 93 254 C-308 ③ 203 203 13 817 70 175 288 75 200 248 419 133 305 C-368 ③ 254 254 12 984 100 200 292 100 200 283 520 184 350 C-4510 ③ 254 280 12 1,245 100 225 405 100 225 318 546 228 349
仕様
| 型式 | ユニット 標準軸穴径 |
エンゲージ回転数 （rpm） | 製品質量 （kg） | |||
|---|---|---|---|---|---|---|
| Lシュー | Hシュー | Gシュー | ユニット | ドラム | ||
| C-53 | 35φH7 | 1,240 | 990 | 740 | 1.97 | 4.5 |
| C-73 | 45φH7 | 1,120 | 900 | 610 | 5.27 | 9.1 |
| C-93 | 55φH7 | 900 | 720 | 520 | 9.46 | 18.0 |
| C-123 | 65φH7 | 780 | 590 | - | 18.54 | 28.5 |
| C-136 | 80φH7 | 660 | 380 | - | 28.58 | 32.5 |
| C-156 | - | 620 | 450 | 370 | 46.56 | 54.7 |
| C-186 | - | 460 | 330 | 280 | 82.4 | 87.0 |
| C-218 | - | 420 | 300 | 240 | 92.3 | 116.0 |
| C-248 | - | 350 | 270 | 220 | 156.9 | 158.4 |
| C-308 | - | 240 | 170 | 160 | 291.0 | 287.6 |
| C-368 | - | 240 | 190 | - | 322.0 | 667.0 |
| C-4510 | - | 160 | 120 | 100 | 640.0 | 1,090.0 |
- 53～123 MAX Set, 136～4,510 MID Set。
- アイドリング運転用にハイエンゲージ型を準備しております。ご相談下さい。
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
