SA空圧ディスクブレーキ DBF PAC シリーズ スプリング作動空圧解放
SA空圧ディスクブレーキ、ディスク板、安全カバー3点のパッケージ品でのご提供。
- ダウンロード

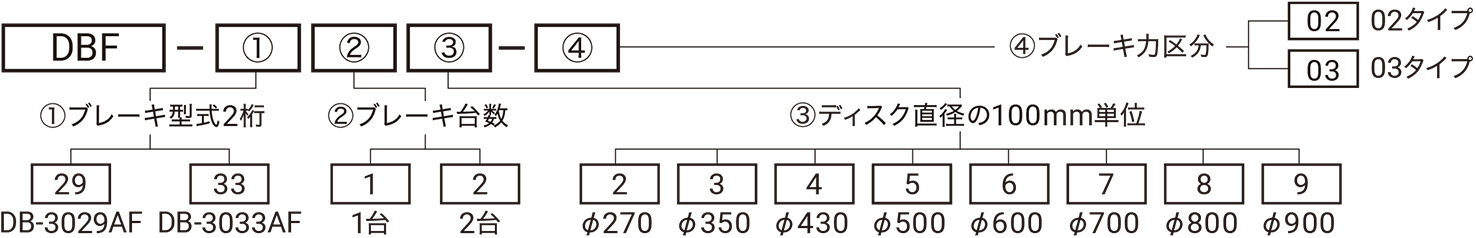

- 型式略号
-
詳細情報
寸法
| 型式 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| DBF-2912-03 | 591 | 380 | 364 | 200 | 180 | 99 | 14 | 225 |
| DBF-2913-03 | 671 | 420 | 364 | 200 | 180 | 99 | 14 | 225 |
| DBF-2914-03 | 751 | 460 | 364 | 200 | 180 | 179 | 14 | 225 |
| DBF-2914-02 | 751 | 460 | 364 | 200 | 180 | 179 | 14 | 225 |
| DBF-2924-03 | 991 | 475 | 364 | 200 | 180 | 179 | 14 | 225 |
| DBF-2925-03 | 1,066 | 515 | 364 | 200 | 180 | 214 | 14 | 225 |
| DBF-2924-02 | 991 | 475 | 364 | 200 | 180 | 179 | 14 | 225 |
| DBF-2925-02 | 1,066 | 515 | 364 | 200 | 180 | 214 | 14 | 225 |
| DBF-2926-02 | 1,166 | 560 | 364 | 200 | 180 | 264 | 14 | 225 |
| DBF-3315-03 | 937 | 635 | 400 | 350 | 250 | 185 | 26 | 355 |
| DBF-3316-03 | 1,031 | 685 | 400 | 350 | 250 | 235 | 26 | 355 |
| DBF-3317-03 | 1,137 | 735 | 400 | 350 | 250 | 285 | 26 | 355 |
| DBF-3318-03 | 1,237 | 785 | 400 | 350 | 250 | 335 | 26 | 355 |
| DBF-3319-03 | 1,337 | 835 | 400 | 350 | 250 | 385 | 26 | 355 |
| DBF-3325-03 | 1,274 | 615 | 400 | 350 | 250 | 185 | 26 | 355 |
| DBF-3326-03 | 1,374 | 685 | 400 | 350 | 250 | 235 | 26 | 355 |
| DBF-3327-03 | 1,474 | 735 | 400 | 350 | 250 | 285 | 26 | 355 |
| DBF-3328-03 | 1,574 | 785 | 400 | 350 | 250 | 335 | 26 | 355 |
| DBF-3329-03 | 1,674 | 835 | 400 | 350 | 250 | 385 | 26 | 355 |
仕様
| 型式 | 保持トルク※ （N･m） |
使用ブレーキ | 使用ディスク | |||||
|---|---|---|---|---|---|---|---|---|
| 型式 | 台数 | 外径 （mm） |
厚み （mm） |
下穴 （mm） |
最大軸穴 （mm） |
最大 回転速度 （min-1） |
||
| DBF-2912-03 | 265 | DB-3029AF-01B-03 | 1 | 270 | 20 | 30 | 70 | 3,850 |
| DBF-2913-03 | 367 | DB-3029AF-01B-03 | 1 | 350 | 20 | 30 | 70 | 3,000 |
| DBF-2914-03 | 470 | DB-3029AF-01B-03 | 1 | 430 | 20 | 35 | 95 | 2,400 |
| DBF-2914-02 | 686 | DB-3029AF-01B-02 | 1 | 430 | 20 | 35 | 95 | 2,400 |
| DBF-2924-03 | 940 | DB-3029AF-01B-03 | 2 | 430 | 20 | 35 | 95 | 2,400 |
| DBF-2925-03 | 1,119 | DB-3029AF-01B-03 | 2 | 500 | 20 | 35 | 95 | 2,100 |
| DBF-2924-02 | 1,373 | DB-3029AF-01B-02 | 2 | 430 | 20 | 35 | 95 | 2,400 |
| DBF-2925-02 | 1,634 | DB-3029AF-01B-02 | 2 | 500 | 20 | 35 | 95 | 2,100 |
| DBF-2926-02 | 2,008 | DB-3029AF-01B-02 | 2 | 600 | 20 | 35 | 110 | 1,750 |
| DBF-3315-03 | 2,313 | DB-3033AF-01B-03 | 1 | 500 | 38 | 35 | 130 | 2,650 |
| DBF-3316-03 | 2,931 | DB-3033AF-01B-03 | 1 | 600 | 38 | 35 | 165 | 2,200 |
| DBF-3317-03 | 3,550 | DB-3033AF-01B-03 | 1 | 700 | 38 | 35 | 165 | 1,900 |
| DBF-3318-03 | 4,169 | DB-3033AF-01B-03 | 1 | 800 | 38 | 35 | 165 | 1,650 |
| DBF-3319-03 | 4,787 | DB-3033AF-01B-03 | 1 | 900 | 38 | 50 | 185 | 1,450 |
| DBF-3325-03 | 4,626 | DB-3033AF-01B-03 | 2 | 500 | 38 | 35 | 130 | 2,650 |
| DBF-3326-03 | 5,863 | DB-3033AF-01B-03 | 2 | 600 | 38 | 35 | 165 | 2,200 |
| DBF-3327-03 | 7,101 | DB-3033AF-01B-03 | 2 | 700 | 38 | 35 | 165 | 1,900 |
| DBF-3328-03 | 8,338 | DB-3033AF-01B-03 | 2 | 800 | 38 | 35 | 165 | 1,650 |
| DBF-3329-03 | 9,575 | DB-3033AF-01B-03 | 2 | 900 | 38 | 50 | 185 | 1,450 |
- エアーギャップ片側2mm、静μ0.3時の保持トルク（参考値）を示します。
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
