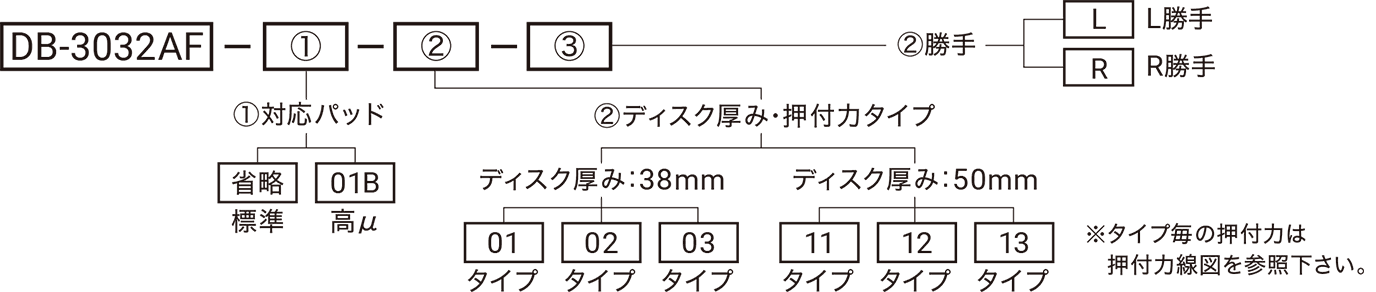

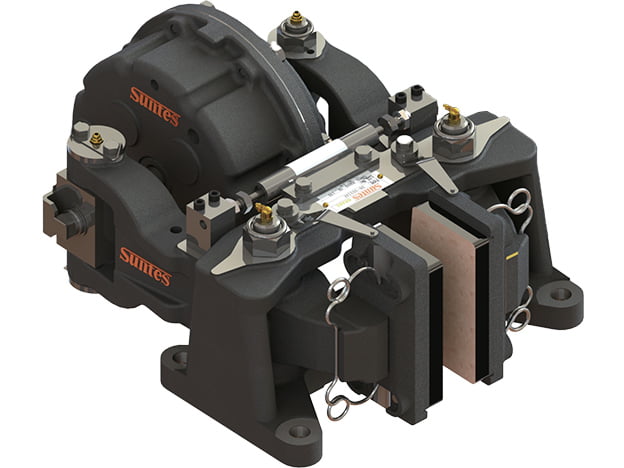

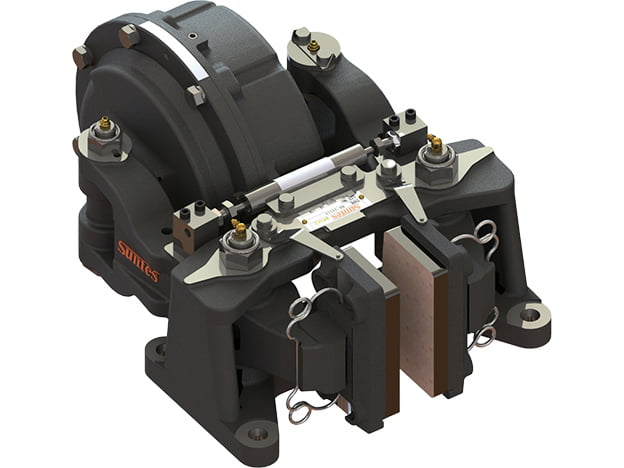

| 型式 | DB-3032AF-01 DB-3032AF-11 |
DB-3032AF-02 DB-3032AF-12 |
DB-3032AF-03 DB-3032AF-13 |
|---|---|---|---|
| シリンダー面積 （cm2） | 301.6 | ||
| 解放エアー圧力 （MPa） | 0.53～0.7 | 0.42～0.7 | 0.33～0.7 |
| 使用ディスク外径 （mm） | φ500～∞ | ||
| ディスク厚 （mm） | 38 or 50 | ||
| 有効制動半径 （m） |
 －63  |
||
| パッド型式 | DB-0435 | ||
| パッド有効摩耗代 （mm） | 15 | ||
| パッド摩擦係数 （μ） | 動：0.3（0.38） 静：0.15（0.30）※ | ||
| レバー比 | 2.4 | ||
| 質量 （kg） | 64～66 | ||
（ ）内は高μパッド
- 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
仕様欄の摩擦係数は「擦り合わせ後」の値です。
押付力
トルク計算 T＝2×μ×F×r
- T：トルク（N・m）
- μ：パッド摩擦係数
- F：押付力（N）
- r：有効制動半径（m）
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
