詳細情報

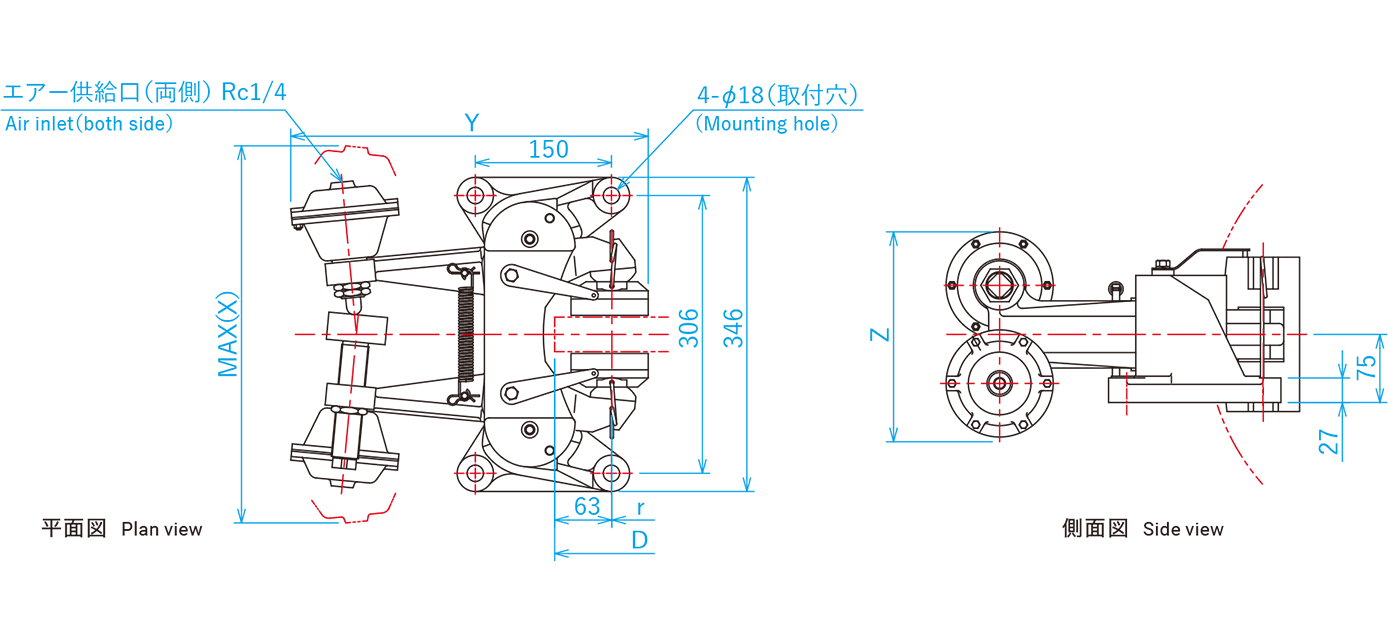

寸法図
仕様
| 使用エアー圧力 （MPa） | 0.03～0.7※1 |
|---|---|
| 使用ディスク外径 （mm） | φ500～∞ |
| ディスク厚 （mm） | 38 |
| 有効制動半径 （m） |
 －63  |
| パッド型式 | DB-0435 |
| パッド有効摩耗代 （mm） | 15 |
| パッド摩擦係数 （μ） | 動：0.3 静：0.15※2 |
| レバー比 | 2.2 |
| 質量 （kg） | 約45 |
- 使用エアー圧力の最小値は摺動抵抗の個体差等により変化する為、参考値となります。
- 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
仕様欄の摩擦係数は「擦り合わせ後」の値です。
チャンバーサイズ表

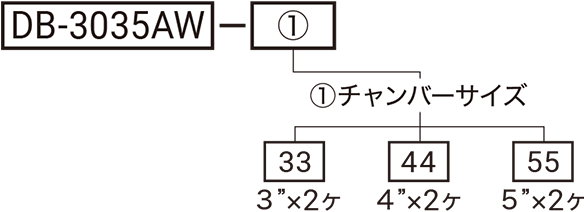

| 型式 | DB-3035AW-33 | DB-3035AW-44 | DB-3035AW-55 |
|---|---|---|---|
| チャンバーサイズ （inch） | 3 | 4 | 5 |
| X部 （mm） | 415 | 415 | 447 |
| Y部 （mm） | 394 | 406 | 423 |
| Z部 （φ） | 226 | 250 | 284 |
| シリンダー面積 （cm2） | 45×2 | 60×2 | 110×2 |
押付力
トルク計算 T＝2×μ×F×r
- T：トルク（N・m）
- μ：パッド摩擦係数
- F：押付力（N）
- r：有効制動半径（m）
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
