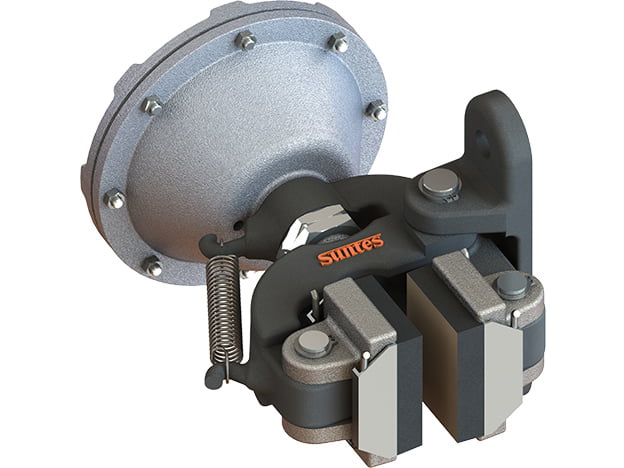

詳細情報
寸法図
仕様
| 使用エアー圧力 （MPa） | 0.03～0.7※1 |
|---|---|
| 使用ディスク外径 （mm） | φ200～∞ |
| ディスク厚 （mm） | 10～10.4 |
| 有効制動半径 （m） |
 －32.5  |
| パッド型式 | DB-0433 |
| パッド有効摩耗代 （mm） | 7 |
| パッド摩擦係数 （μ） | 動：0.3（0.38） 静：0.15（0.30）※2 |
| レバー比 | 0.75 |
| 質量 （kg） | 約6.0 |
（ ）内は高μパッド
- 使用エアー圧力の最小値は摺動抵抗の個体差等により変化する為、参考値となります。
- 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
仕様欄の摩擦係数は「擦り合わせ後」の値です。
チャンバーサイズ表

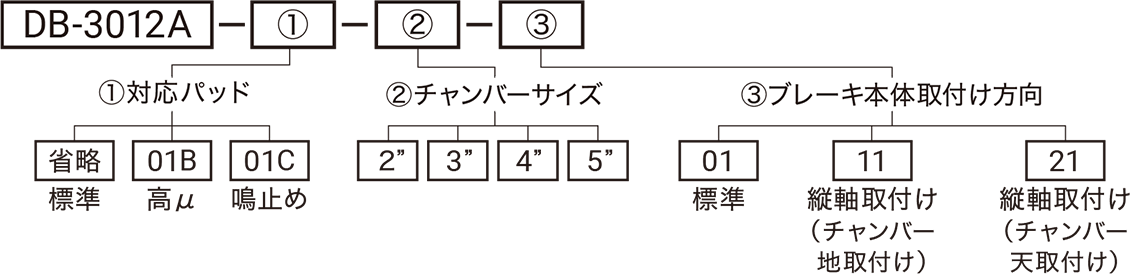

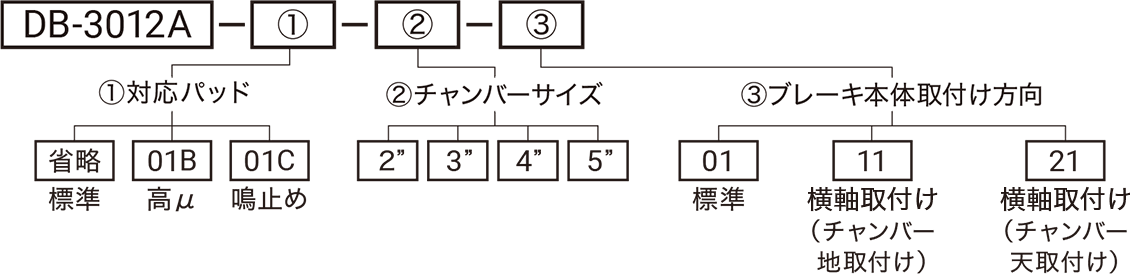

| 型式 | DB-3012A-2 | DB-3012A-3 | DB-3012A-4 | DB-3012A-5 |
|---|---|---|---|---|
| チャンバーサイズ （inch） | 2 | 3 | 4 | 5 |
| X部 （mm） | 14 | 5 | 16 | 30 |
| Y部 （mm） | 224 | 231 | 231 | 246 |
| Z部 （φ） | 84 | 118 | 141.5 | 176.5 |
| シリンダー面積 （cm2） | 16 | 45 | 60 | 110 |
押付力
トルク計算 T＝2×μ×F×r
- T：トルク（N・m）
- μ：パッド摩擦係数
- F：押付力（N）
- r：有効制動半径（m）
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
