詳細情報

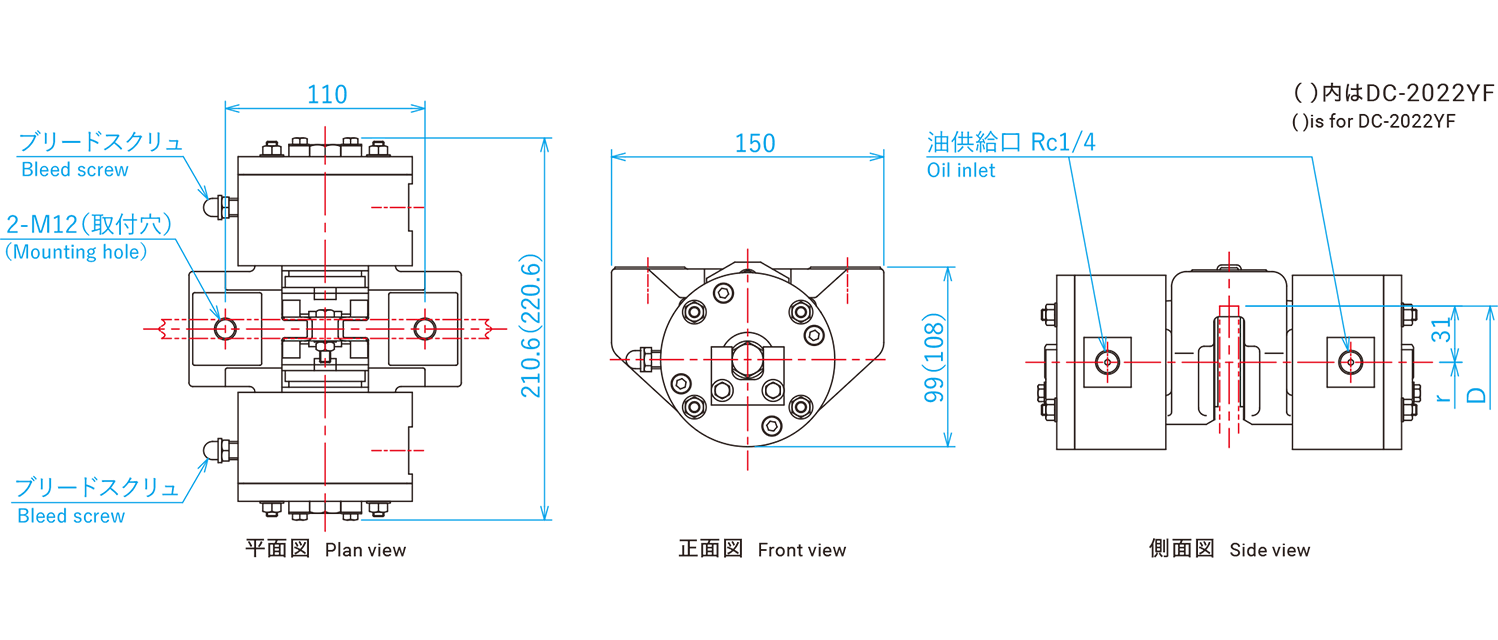

寸法図
仕様
| 型式 | DC-2021YF | DC-2022YF | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 仕様 | -01 | -02 | -03 | -04 | -05 | -01 | -02 | -03 | -04 | -05 |
| 使用油圧 （MPa） | 4.0～5.1 | |||||||||
| 必要油量 （cm3） | 13.3（最大ストローク3mm時） | |||||||||
| 使用ディスク外径 （mm） | φ222～702 | φ222～∞ | ||||||||
| ディスク厚 （mm） | 10.4 | 20.0 | ||||||||
| 有効制動半径 （m） |
 －31  |
|||||||||
| パッド型式 | DB-0400-K02D | |||||||||
| パッド有効摩耗代 （mm） | 2.0 | |||||||||
| パッド摩擦係数 （μ） | 静：0.3※ | |||||||||
| 作動油 | 鉱物油（ISO VG32相当） | |||||||||
| 質量 （kg） | 9.0 | 9.9 | ||||||||
- 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
仕様欄の摩擦係数は「擦り合わせ後」の値です。

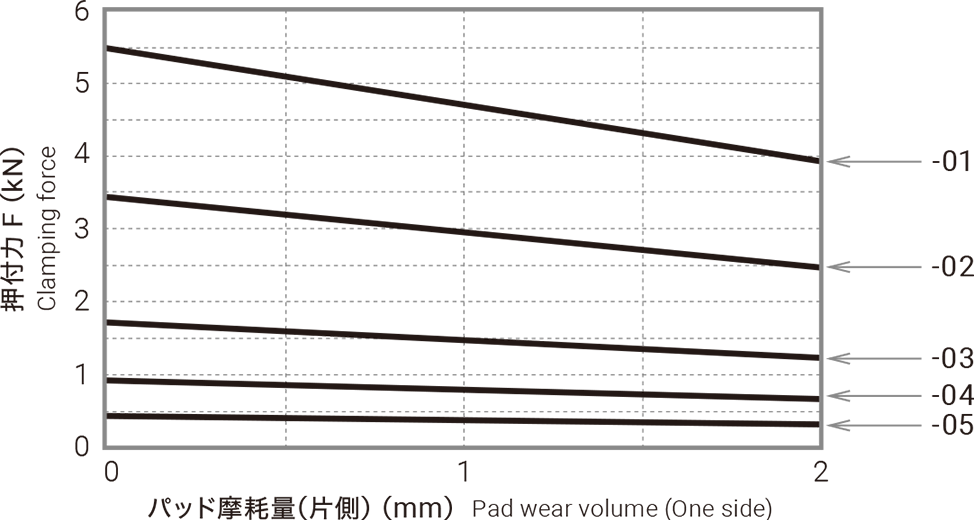

押付力
トルク計算 T＝2×μ×F×r
- T：トルク（N・m）
- μ：パッド摩擦係数
- F：押付力（N）
- r：有効制動半径（m）
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
