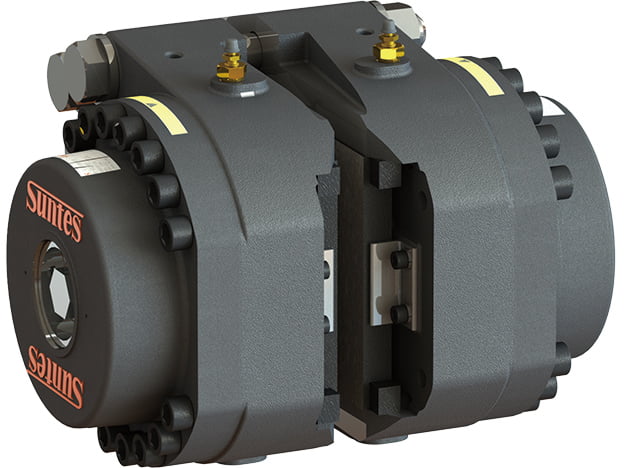

油圧クランパ DB-5520YF スプリング作動油圧解放
スプリングの力でディスクを固定し、油圧で開放する保持専用の油圧クランパ。港湾機械の位置保持や、製鉄機械等の過酷な条件にも対応します。

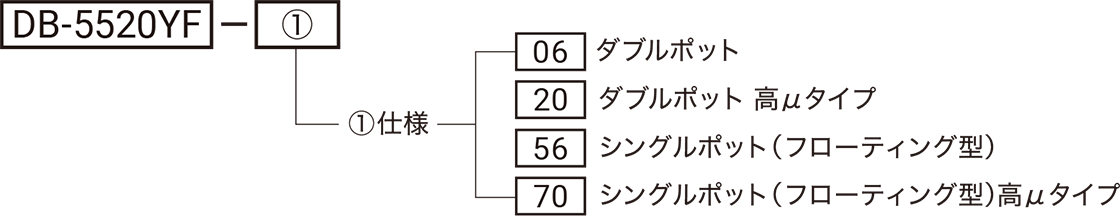

- 型式略号
-
詳細情報
寸法図
仕様
| 使用油圧 （MPa） | 13.2～16.7 |
|---|---|
| 必要油量※1 （cm3） | 39.0（19.5） |
| 使用ディスク外径 （mm） | φ1170～∞ |
| 有効制動半径 （m） |
 －75  |
| パッド型式 | DB-0450 |
| パッド有効摩耗代 （mm） | 3.0 |
| パッド摩擦係数 （μ） | 動：0.38 静：0.30※2 |
| 作動油 | 鉱物油（ISO VG32相当） |
| 質量 （kg） | 134（125） |
（ ）内はシングルポット
- エアーギャップ片側1mm。
- 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
仕様欄の摩擦係数は「擦り合わせ後」の値です。
押付力
トルク計算 T＝2×μ×F×r
- T：トルク（N・m）
- μ：パッド摩擦係数
- F：押付力（N）
- r：有効制動半径（m）
特殊対応
- ダブルポットタイプでもフローティング型対応可能です。
- 防錆対策として無電解ニッケルメッキ対応可能です。
- 難燃性作動油（水・グリコール系など）を使用される場合はご相談下さい。
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
