SA電磁ディスクブレーキ DB-4021EF スプリング作動電磁解放

DB-4021EF製品画像

スプリング力で作動、電磁力でブレーキ解除する逆作動のディスクブレーキ。電源ボックスはAP-2403をご使用ください。

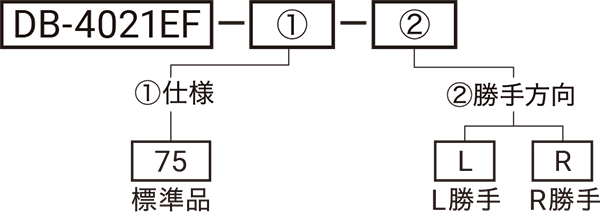

型式略号
型式略号

詳細情報

寸法図
寸法図
仕様
使用ディスク外径 (mm) φ200~∞
ディスク厚 (mm) 20
有効制動半径 (m)
r = ((Disc diameter)/2 -31 ) / 1000
レバー比 1.0
供給吸引電圧 (V) DC150~210
供給保持電圧 (V) DC20~31
電流(DC210時) (A) 6.36
消費電力(DC31V時) (W) 30
必要電源容量 (VA) 2716
定格 360Cycle/h・50%ED、または連続通電保持
パッド型式 DB-0433-K01B
パッド有効摩耗代 (mm) 5
パッド摩擦係数 (μ) 動:0.38 静:0.3
適用電源BOX AP-2403
質量 (kg) 56
  • 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
    仕様欄の摩擦係数は「擦り合わせ後」の値です。
押付力
押付力のグラフ

トルク計算 T=2×μ×F×r

  • T:トルク(N・m)
  • μ:パッド摩擦係数
  • F:押付力(N)
  • r:有効制動半径(m)
特殊対応
  • 動作検出用のリミットスイッチを追加可能です。
  • 防錆対策として無電解ニッケルメッキ対応も可能です。
  • 垂直軸取付けの対応も可能です。
  • ブラケット付(モデル-70タイプ)もご準備できます。
  • 仕様等でご不明点がございましたら当社にご相談下さい。
  • 記載寸法仕様は改良のため予告なく変更する場合がございます。
