詳細情報
特長
- ご要望に応じたブレーキ力の調整が可能です。
ブレーキ台数やディスク径によってご要望のブレーキ力に合わせた設計が可能です。 - ユニット1台でダブルブレーキ化が可能（特殊対応）。
1台のブレーキが故障しても、残り1台で安全に装置を停止させることができます。- ダブルブレーキタイプの場合、標準品から寸法が一部変更する場合がありますのでご注意ください。
- エレベーター業界で多数の実績。
2003年～2024年までに約22万台以上の実績がある、信頼性の高いブレーキです。

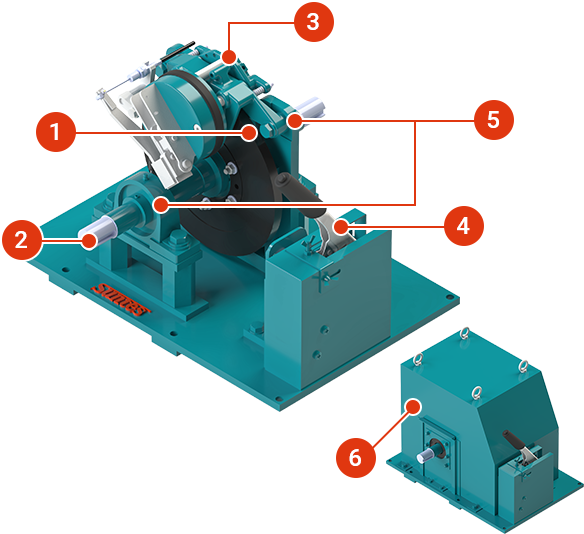

各部名称
- ディスク
- シャフト
- 電磁ブレーキ
- 手動開放レバー
- 軸受け
- カバー

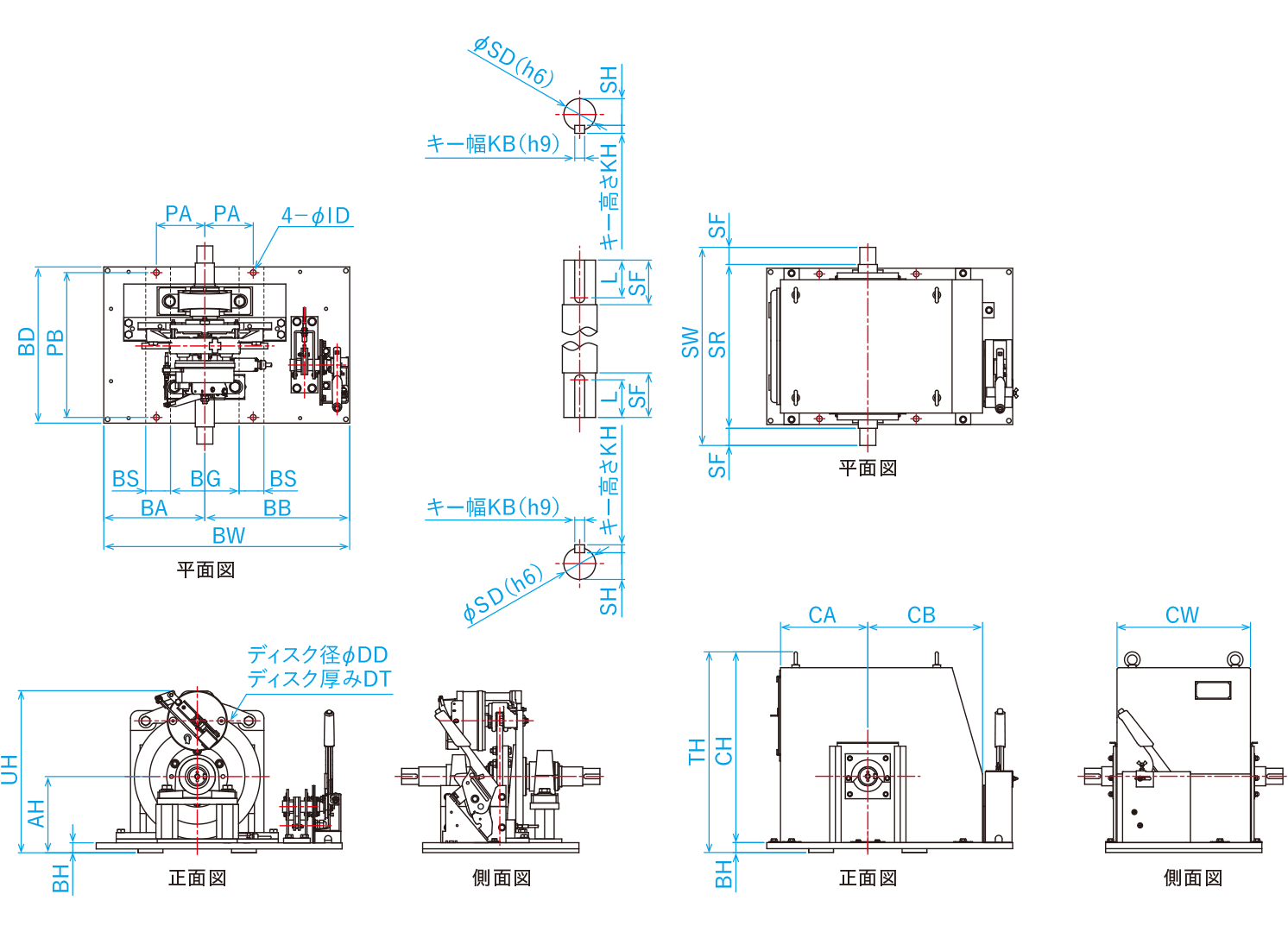

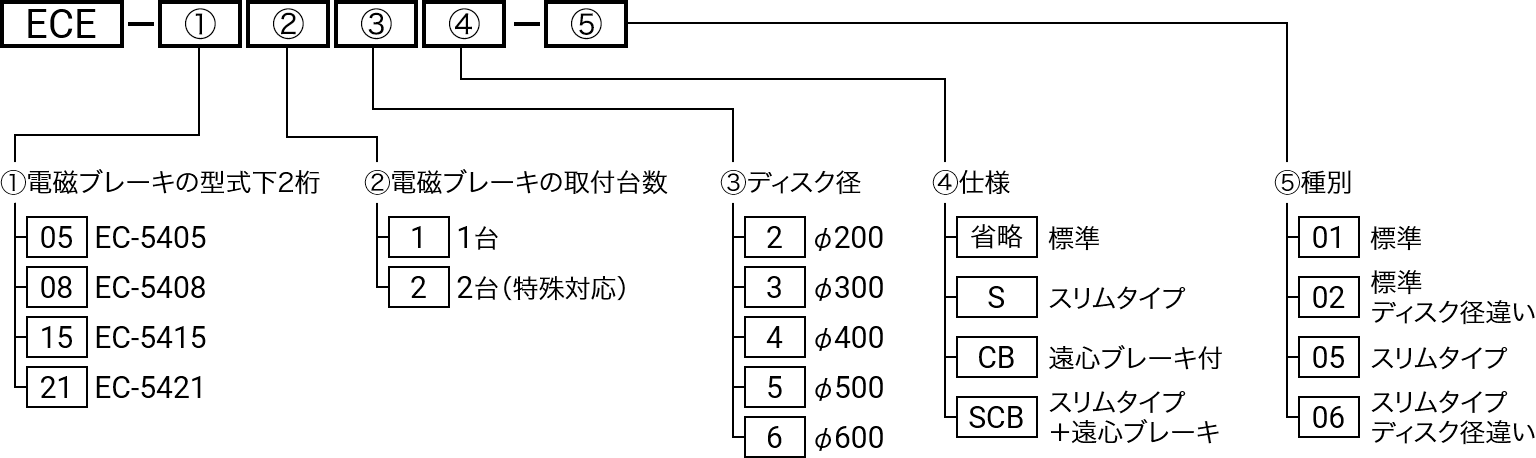

寸法図
寸法表 （mm）
| 型式 | ブレーキ | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AH | DD | DT | PA | PB | ID | BH | BS | BG | BD | BA | BB | BW | |
| ECE-0512-01 | 160 | 265 | 15 | 108 | 330 | 12 | 22 | 50 | 156 | 360 | 210 | 330 | 540 |
| ECE-0813-01 | 200 | 330 | 15 | 127 | 380 | 15 | 26 | 65 | 180 | 410 | 265 | 380 | 645 |
| 型式 | ブレーキ | カバー | シャフト | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UH | TH | CW | CA | CB | CH | SF | SR | SW | KB | SD | L | KH | SH | |
| ECE-0512-01 | 340 | 442 | 290 | 175 | 250 | 420 | 45 | 370 | 460 | 10 | 32 | 38 | 8 | 27 |
| ECE-0813-01 | 426 | 527 | 350 | 229 | 301 | 501 | 45 | 430 | 520 | 12 | 42 | 36 | 8 | 37 |
仕様
| 型式 | 定格制動トルク （N・m） |
ブレーキ型式 | 質量（kg） | ディスク 慣性モーメント（kg・m2） |
許容制動 仕事率（kJ/min） |
許容制動 回転速度（min-1） |
|||
|---|---|---|---|---|---|---|---|---|---|
| 本体 | カバー | ||||||||
| ECE-0512-01 | 66 | 49 | EC-5405SR | 75 | 15 | 0.06 | 17 | 4300 | |
| ECE-0813-01 | 208 | 138 | 98 | EC-5408SR | 133 | 22 | 0.15 | 22 | 3400 |
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
