詳細情報
特長
- ディスクブレーキユニットと遠心ブレーキの一体化により、省スペース化を実現。
- 一体化による低コスト化
- 取り付け工事の時間短縮や取り付け作業手間を削減。
ディスクブレーキと遠心ブレーキの間の芯出し作業が不要となり、取り付けが簡単になります。

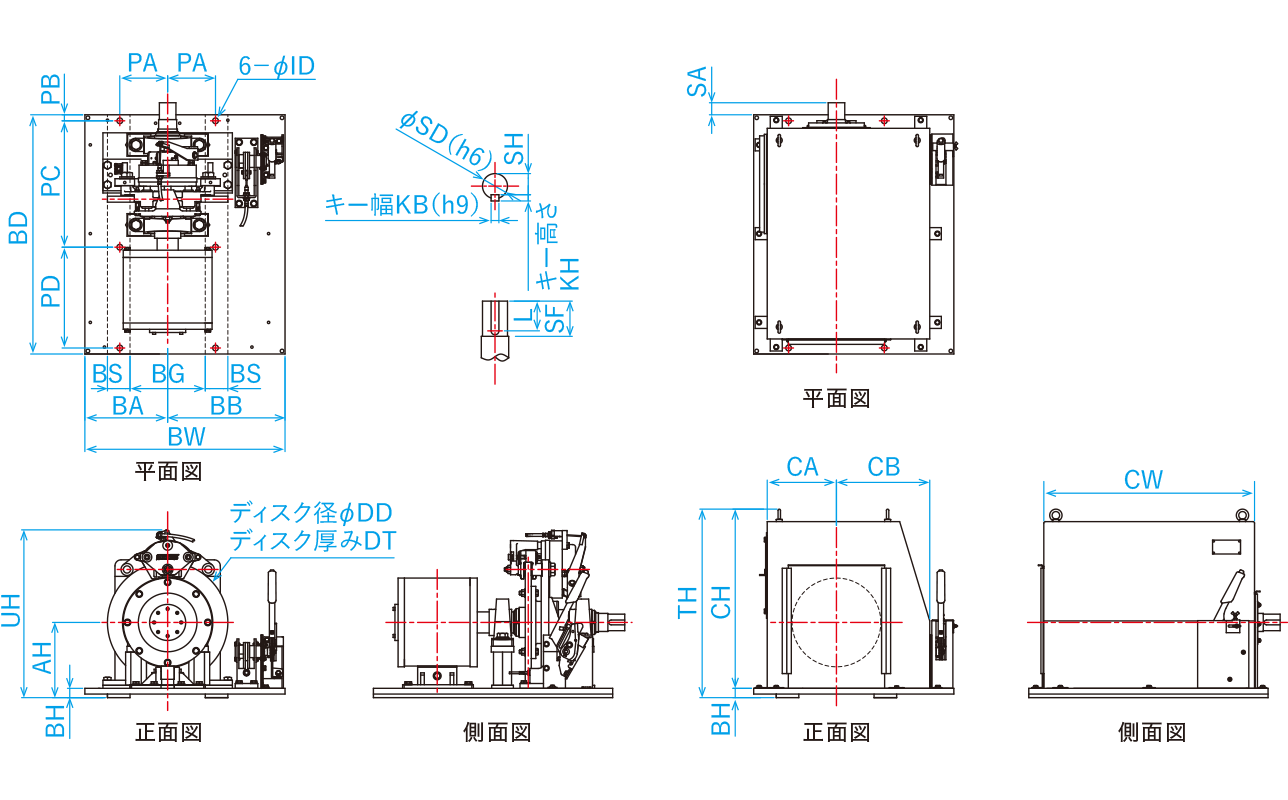

寸法図
寸法表 （mm）
- 遠心ブレーキ付直流電磁ブレーキは、ディスクブレーキと遠心ブレーキの組み合わせにより、寸法が変更になります。下記寸法はその一例です。
- 下記の型式以外にも、必要能力に合わせてブレーキの製作が可能です。詳細はお問い合わせください。

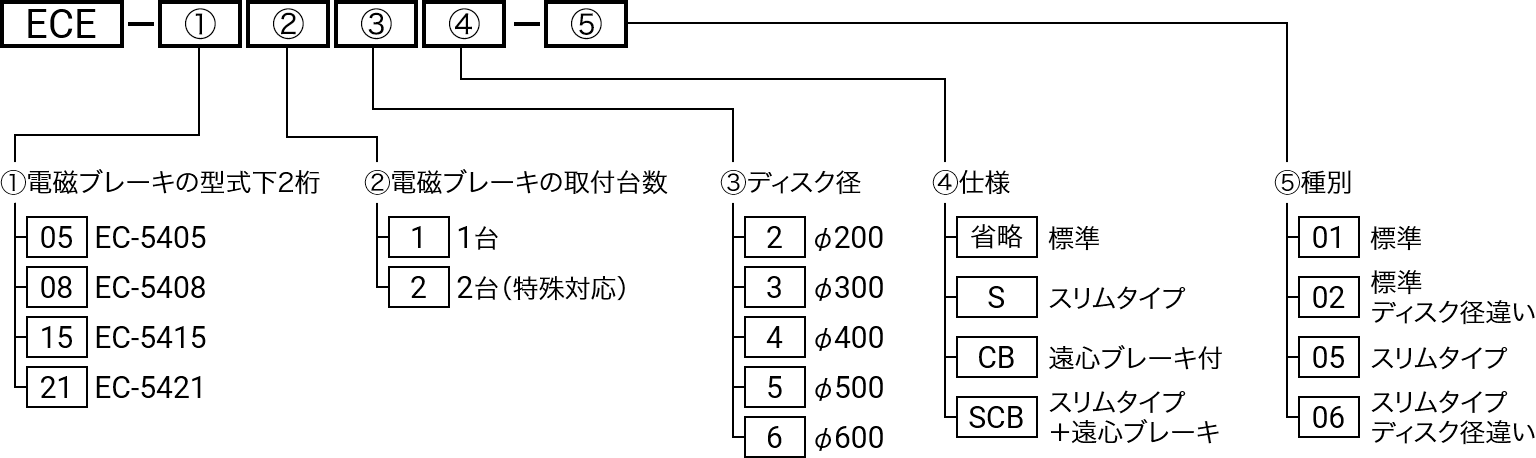

| 型式 | ブレーキ | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AH | DD | DT | PA | PB | PC | PD | ID | BH | BS | BG | BD | BA | BB | BW | |
| ECE-0813CB-***（NS7-2SGR付） | 200 | 330 | 15 | 127 | 15 | 350 | 310 | 15 | 26 | 65 | 180 | 690 | 265 | 380 | 645 |
| ECE-1514CB-***（NS9-3WLR付） | 250 | 400 | 20 | 159 | 20 | 420 | 335 | 19 | 31 | 75 | 250 | 795 | 275 | 390 | 665 |
| ECE-1515CB-***（NS12-3WLR付） | 315 | 500 | 20 | 203 | 25 | 410 | 415 | 24 | 39 | 90 | 320 | 875 | 315 | 420 | 735 |
| ECE-2116CB-***（NS12-3XXLR付） | 385 | 680 | 20 | 254 | 30 | 645 | 645 | 28 | 39.5 | 125 | 380 | 1350 | 405 | 475 | 880 |
| 型式 | ブレーキ | カバー | シャフト | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UH | TH | CW | CA | CB | CH | SF | SA | KB | SD | L | KH | SH | |
| ECE-0813CB-***（NS7-2SGR付） | 426 | 527 | 610 | 229 | 301 | 501 | 45 | 55 | 12 | 42 | 36 | 8 | 37 |
| ECE-1514CB-***（NS9-3WLR付） | 558 | 627 | 700 | 230 | 310 | 596 | 56 | 40 | 16 | 55 | 45 | 10 | 49 |
| ECE-1515CB-***（NS12-3WLR付） | 672 | 742 | 755 | 275 | 344 | 703 | 71 | 50 | 18 | 60 | 58 | 11 | 53 |
| ECE-2116CB-***（NS12-3XXLR付） | 800 | 872 | 1228 | 365 | 394 | 832 | 100 | 75 | 20 | 75 | 85 | 12 | 67.5 |
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
