PRODUCTS 製品情報 TX型トルクレリーサ

TX□R型 自動復帰タイプ

TX□R型製品画像

詳細情報

各部名称
図面と照合番号
  1. ハブボス
  2. フランジ
  3. アクションリング
  4. プレート
  5. 六角穴付プラグ
  6. 六角穴付ボルト
  7. カップリング
  8. スプリング
  9. キー
  10. スチールボール
  11. ベアリング
  12. 座金
  13. アジャストリング
  14. 六角穴付止めねじ
  15. リング
  16. WR形止め輪
  17. ピン
  18. スプリング
  19. 型式銘板
  20. 銘板
  21. 六角穴付止めねじ
寸法
寸法図
型式 A B C D E φF φG φH φJ
TX15R-L・H・G 88 38 50 4 13.7 100 45 56 96
TX20R-L・H・G 99 44 55 4 15.1 125 60 68 108
TX30R-L・H・G 126 58 68 6 20.0 155 70 84 124
TX40R-L・H・G 148 64 84 6 20.3 175 85 108 148
TX50R-L・H・G 175 76 99 8 24.8 205 100 134 174
TX65R-L・H・G 215 92 123 8 29.9 260 125 172 212
TX85R-L・H・G 248 108 140 10 36.5 340 160 218 258
仕様
トルクレリーサ
型式 設定トルク範囲
(N・m)
スプリング色
×本数
最高回転数
(min-1
慣性モーメント
(kg・m2
製品質量
(kg)
TX15R-L 7~24 白 × 10 900 1.6×10-3 2.3
TX15R-H 8~38 赤 × 5
TX15R-G 13~50 赤 × 10
TX20R-L 12~43 白 × 12 750 4.0×10-3 3.8
TX20R-H 16~70 赤 × 6
TX20R-G 40~100 赤 × 12
TX30R-L 14~72 白 × 12 600 11.4×10-3 7.2
TX30R-H 33~170 赤 × 6
TX30R-G 72~200 赤 × 12
TX40R-L 20~160 白 × 12 450 24.7×10-3 11.4
TX40R-H 43~330 赤 × 6
TX40R-G 97~400 赤 × 12
TX50R-L 79~390 白 × 12 400 70.4×10-3 22.0
TX50R-H 130~580 赤 × 6
TX50R-G 280~800 赤 × 12
TX65R-L 80~480 白 × 12 300 207.1×10-3 46.8
TX65R-H 200~1,000 赤 × 6
TX65R-G 570~1,600 赤 × 12
TX85R-L 270~1,100 黄 × 12 200 662.6×10-3 77.8
TX85R-H 450~2,100 赤 × 6
TX85R-G 1,300~3,200 赤 × 12
型式 最大軸穴径
(φmm)
標準軸穴径
(φmm)
下穴径
(φmm)
セット
スクリュー
オーバーロード移動寸法 (mm)
TX15R-L・H・G 15 15H7×5Js9 9 2-M4 1.5
TX20R-L・H・G 20 20H7×6Js9 12 2-M4 1.9
TX30R-L・H・G 30 30H7×8Js9 19 2-M4 2.6
TX40R-L・H・G 40 40H7×12Js9 24 2-M5 2.9
TX50R-L・H・G 50 50H7×14Js9 34 2-M8 3.8
TX65R-L・H・G 65 65H7×18Js9 38 2-M10 5.0
TX85R-L・H・G 85 85H7×22Js9 48 2-M12 6.0
カップリング
型式 最大軸穴径 (φmm) 下穴径 (φmm) セットスクリュー
TX15R-L・H・G 30 12 2-M4
TX20R-L・H・G 38 12 2-M4
TX30R-L・H・G 48 15 2-M4
TX40R-L・H・G 55 15 2-M5
TX50R-L・H・G 65 20 2-M8
TX65R-L・H・G 85 30 2-M10
TX85R-L・H・G 115 40 2-M12
特性カーブ

スプリング本数に比例してトルクを変化することができます。最少3本までご使用できます。

  • TX15□-□
    TX15□-□の特性カーブ
  • TX20□-□
    TX20□-□の特性カーブ
  • TX30□-□
    TX30□-□の特性カーブ
  • TX40□-□
    TX40□-□の特性カーブ
  • TX50□-□
    TX50□-□の特性カーブ

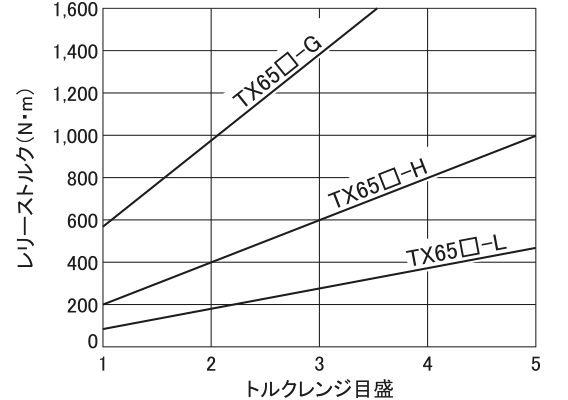

  • TX65□-□
    TX65□-□の特性カーブ

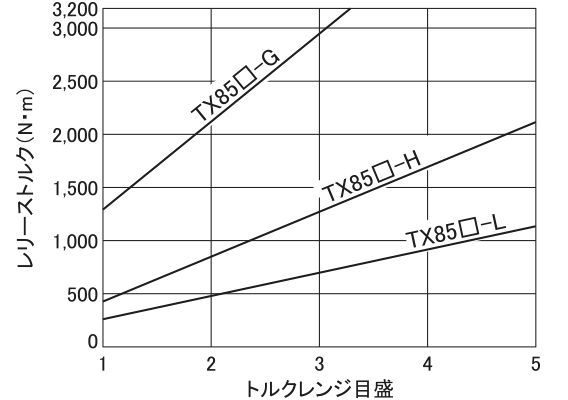

  • TX85□-□
    TX85□-□の特性カーブ
  • 仕様等でご不明点がございましたら当社にご相談下さい。
  • 記載寸法仕様は改良のため予告なく変更する場合がございます。
