詳細情報
特徴・用途
- 特徴
-
- 低回転速度の負荷試験が容易にできます。
- 容易に高トルクの負荷試験ができます。
- 流体継ぎ手のストール試験が可能です。
- 任意の負荷トルク設定が可能です。
- 用途
-
- 減速機の騒音試験、効率試験用に
- 農業機械、建設機械等の走行試験用に
- ユニバーサルシャフトの破壊試験用に
- 流体継ぎ手の効率試験用に
- 各種耐久試験用に

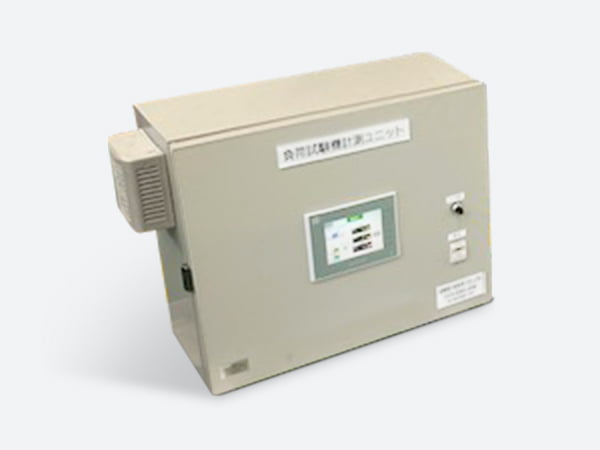

制御盤について
- 負荷試験機用の標準型の制御盤を用意しております。
- 負荷トルクの変動を補正し安定した負荷トルクに制御するロードコントローラーをオプションで用意しております。
- また制御機能、計測機能についてご要求に合わせて特殊設計の計測盤、制御盤を製作いたします。
寸法
| 型式 | A | B | C | φD | E | F | G | H | I | J | K | L | φd | ℓ | N-φZ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSW-1331 | 1,578 | 1,180 | 515 | 350 | 145 | 800 | 600 | 540 | 600 | 350 | 40 | 280 | 90 | 120 | 6-25 |
| PSW-1535 | 2,390 | 1,900 | 425 | 500 | 190 | 1,120 | 900 | 800 | 950 | 650 | 40 | 380 | 120 | 180 | 10-24 |
| PSW-1735 | 2,600 | 2,000 | 450 | 750 | 240 | 1,370 | 1,200 | 1,070 | 1,150 | 650 | 40 | 500 | 140 | 220 | 10-30 |
仕様
| 型式 | 最大吸収馬力 （kW） |
最大トルク （kN・m） |
最大回転数 （min-1） |
冷却水量 （ℓ/min） |
最大設定エアー圧力 （MPa） |
|---|---|---|---|---|---|
| PSW-1331 | 67.5 | 5.7 | 1,500 | 45 | 0.7 |
| PSW-1535 | 90 | 39.6 | 1,000 | 60 | 0.7 |
| PSW-1735 | 180 | 66 | 600 | 120 | 0.7 |
- 油圧サーボ（油圧制御）タイプも準備しております。
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
