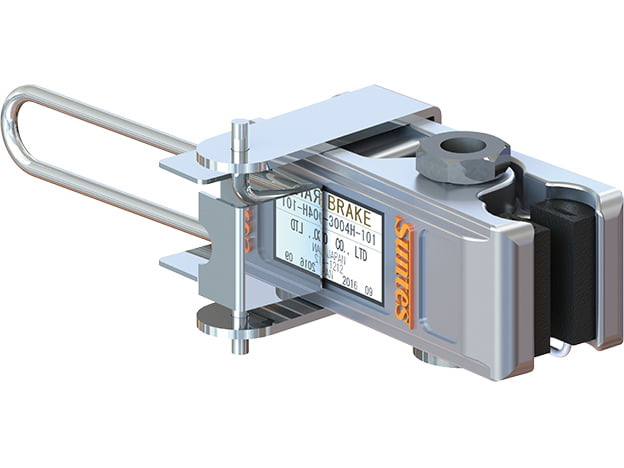

レバー型 DB-3005H（ミニキャリパ） 手動式
手動によって操作するブレーキです。ブレーキ操作が容易で、確実な制動力を得られます。

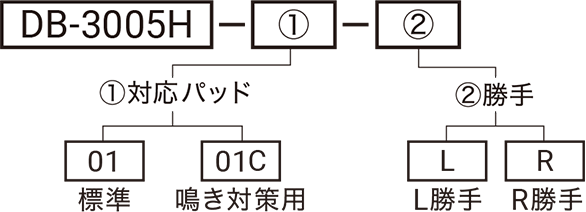

- 型式略号
-
詳細情報
寸法図
仕様
| 使用ディスク外径 （mm） | φ100～∞ |
|---|---|
| ディスク厚 （mm） | 6 |
| 有効制動半径 （m） |
 －16  |
| 最大レバー張力 (N) | 505 |
| パッド型式 | DB-0429 |
| パッド有効摩耗代 （mm） | 2 |
| パッド摩擦係数 （μ） | 動：0.3 静：0.15※ |
| レバー比 | 1.94 |
| 質量 （kg） | 1.0 |
- 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
仕様欄の摩擦係数は「擦り合わせ後」の値です。
押付力
トルク計算 T＝2×μ×F×r
- T：トルク（N・m）
- μ：パッド摩擦係数
- F：押付力（N）
- r：有効制動半径（m）
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
