電磁クランパ EC-5430EF スプリング作動電磁解放

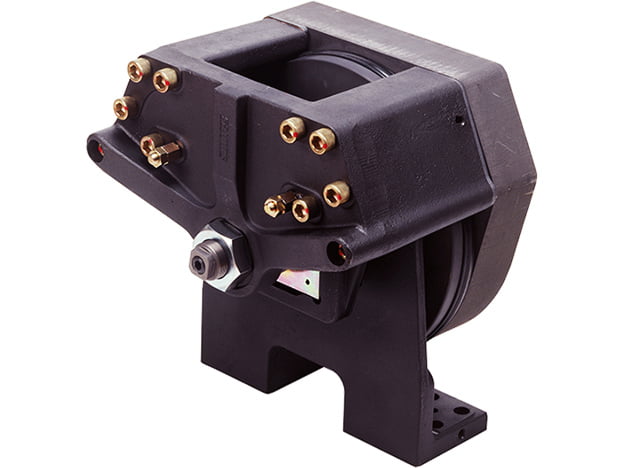

EC-5430EF製品画像

エレベータのトラクションマシン専用クランパとなります。その他、産業機械用としてご使用の場合は、必ずご相談いただきますようお願いいたします。

ダウンロード

詳細情報

寸法図
寸法図
仕様
使用ディスク外径 (mm) φ1000~1200
使用ディスク厚 (mm) 25
有効制動半径 (m)
r = ((Disc diameter)/2 -65 ) / 1000
ブレーキ力 (kN) 13.42
静摩擦係数 0.4
供給吸引電圧 (V) DC100
供給保持電圧 (V) DC60
消費電力 (W) 171(DC65V連続通電保持)
定格 240Cycle/h・50%ED
質量 (kg) 145
トルク計算 (kN) T(kN・m)=kN × r
  • エアーギャップ片側0.3mm。
  • 仕様等でご不明点がございましたら当社にご相談下さい。
  • 記載寸法仕様は改良のため予告なく変更する場合がございます。
