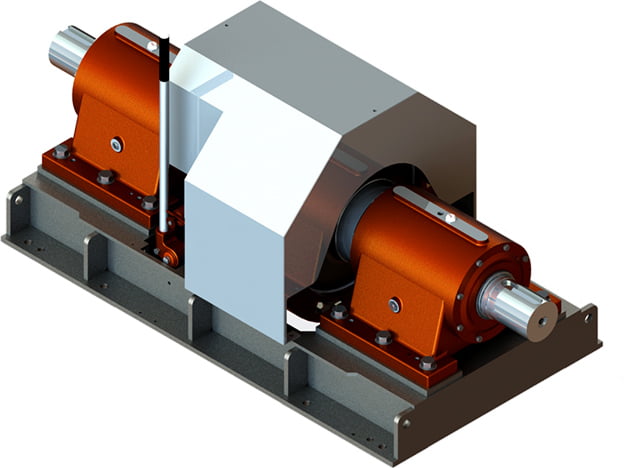

遠心クラッチNCLU型 ギヤークラッチ付き複合クラッチ
ロック式遠心クラッチは、遠心クラッチにギヤークラッチをコンパクトに組み込んだ複合クラッチです。 エンジン単体運転、駆動機の逆転防止、エンジン・モーターの自動切替、クッションスタート、フレキシブルカップリングなどに対応します。
- ダウンロード
詳細情報
寸法
- 寸法表（mm）
-
型式 A B C D E F H J P R S φU 質量 （kg） NCLU-136 960 430-2 90 720 1,160 550 215.5 530 300 550 600 70 350 NCLU-156 1,100 485-2 100 815 1,320 550 220.5 580 320 550 600 85 430 NCLU-186 1,200 525-2 100 915 1,420 800 232.0 620 320 600 650 95 800 NCLU-218 1,210 530-2 120 920 1,470 800 232.0 700 350 600 680 95 850 NCLU-248 1,340 390-2 160 1,010 1,680 850 255.5 780 400 680 800 125 1,150 NCLU-308 1,520 450-2 170 1,130 1,880 1,000 283.0 940 480 800 950 140 2,100
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
